Electric quarter-turn actuator
The number that matters
Max. medium temperature
200درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
تم تصميم صمامات الفراشة لاستخدامها كصمامات إغلاق أو تحكم لإدارة التدفقات في أنظمة التدفئة وأنظمة إمداد المياه والعمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها.
تم تصميم المحركات الكهربائية ربع دورة من سلسلة DNOVA QT للتحكم عن بعد ومحليًا في دوران عنصر الإغلاق من 0 درجة إلى 270 درجة، لأنواع مثل صمامات الكرة، وما إلى ذلك. وهي تستخدم على نطاق واسع في مختلف قطاعات الاقتصاد: الغاز والنفط والمعادن والصناعات الغذائية والإسكان والمرافق، وما إلى ذلك.
تُركَّب المحركات الكهربائية مباشرةً على وصلات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد شوط عمود الإخراج عند أطراف عنصر التشغيل في الوصلات. صُمِّمت المحركات الكهربائية للعمل في دورة عمل متقطعة S2.
ب
ب

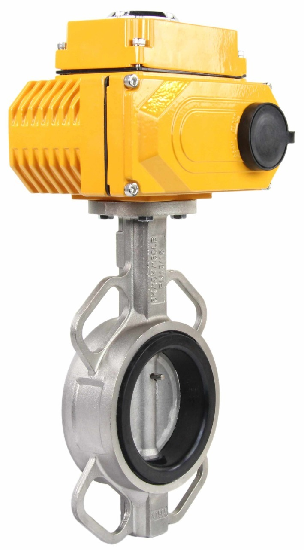

المعايير الفنية صمام فراشة المياه DNOVA 316L-316L-VITON مادة الجسم - الفولاذ المقاوم للصدأ aisi 316l، مادة القرص - الفولاذ المقاوم للصدأ aisi 316l، ختم - Viton مع محرك كهربائي DNOVA 220 فولت، مستشعر ردود الفعل وإشارة التحكم في الإدخال 4-20 مللي أمبير:
| القطر الاسمي DN، مم | 50 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,6 (16) |
| اتجاه التدفق | اتجاهين |
| درجة الحرارة المحيطة t، вЃ°C | -20 إلى +200: لـ VITON |
| وسائل العمل | فيتون: الزيوت المعدنية والنباتية، والدهون الحيوانية، والشحوم والوقود، والهواء الساخن والبخار |
| اتصال خط الأنابيب | متداخلة |
صمام فراشة الماء الأبعاد وأبعاد التركيب DNOVA 316L-316L-VITON مادة الجسم - الفولاذ المقاوم للصدأ aisi 316l، مادة القرص - الفولاذ المقاوم للصدأ aisi 316l، الختم - Viton مع محرك كهربائي DNOVA 220 فولت، مستشعر ردود الفعل وإشارة التحكم في الإدخال 4-20 مللي أمبير:
|
نموذج |
H1، مم |
H2، مم |
ح3، مم |
ل، مم |
س، مم |
ك، مم |
ج، مم |
ن-ج˜ مم |
ايزو 5211 |
الوزن، كجم |
|
DN50 |
76 |
162 |
32 |
45 |
9 |
50 |
125 |
4 × 18 |
ف05 |
2 |
|
DN65 |
89 |
175 |
32 |
48 |
9 |
50 |
145 |
4 × 18 |
ف05 |
2.3 |
|
DN80 |
95 |
181 |
32 |
49 |
9 |
50 |
160 |
4 × 18 |
ف05 |
2.6 |
|
DN100 |
114 |
200 |
32 |
55 |
11 |
50 |
180 |
4 × 18 |
ف07 |
4.1 |
|
DN125 |
127 |
213 |
32 |
58 |
14 |
70 |
210 |
4 × 18 |
ف07 |
5.2 |
|
DN150 |
140 |
225 |
32 |
59 |
14 |
70 |
240 |
8 × 23 |
ف07 |
6.6 |
|
DN200 |
177 |
260 |
36 |
64 |
17 |
102 |
295 |
12 × 23 |
F10 |
11.5 |
|
DN250 |
203 |
292 |
36 |
70 |
22 |
102 |
355 |
12 × 27 |
F10 |
17.3 |
|
DN300 |
242 |
337 |
36 |
80 |
22 |
125 |
410 |
12 × 27 |
F10 |
27.8 |
مواصفات المواد لصمامات بوابة القرص DNOVA DN50-300:
| اسم | مادة |
| جسم | الفولاذ المقاوم للصدأ AISI 316L |
| صفعة | فيتون |
| القرص | الفولاذ AISI316L |
| ينبع | الفولاذ AISI316L |
| عشيق | الفولاذ AISI316L |
| جلبة | مادة البولي تترافلوروإيثيلين |
| حلقة O | نتريل NBR |
| لوحة، مقبض | الفولاذ الكربوني |
ب
أقصى عزم دوران لصمامات بوابة القرص DNOVA DN50-300:
| DN | عزم الدوران عند ضغط 16 بار، نيوتن متر |
| 50 | 50 |
| 65 | 50 |
| 80 | 50 |
| 100 | 50 |
| 125 | 80 |
| 150 | 100 |
| 200 | 300 |
| 250 | 400 |
| 300 | 400 |
ب
معلمات المحركات الكهربائية DNOVA 220 فولت 4-20 مللي أمبير:
| نموذج المحرك | أقصى عزم دوران، نيوتن متر | وقت العمل، ثانية | الطاقة، و | الحالي، أ | الوزن، كجم | حجم الجذع مربع، مم |
| دنوفا-008 | 80 | 30 | 10 | 0,25 | 3,6 | 11 أو 14 |
| دنوفا-010 | 100 | 30 | 15 | 0,35 | 4,6 | 14 أو 17 |
| دنوفا-015 | 150 | 30 | 15 | 0,37 | 4,6 | 14 أو 17 |
| دنوفا-040 | 400 | 30 | 60 | 0,33 | 13,8 | 22 |
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- 200 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Nominal pressure
- 16 بار
- Type of seal
- فيتون
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L/1.4404
- Voltage
- 220 فولت
- Actuator cycle time
- الثلاثينيات
- Valve feedback
- مفاتيح الحد
- Explosion-proof
- لا
- Thermal protection
- نعم
- Torque
- 100 نيوتن متر
- Electropneumatic positioner
- لا
- Pneumatic actuator
- لا
- Manual override
- لا
- Limit switches
- لا
- Country of origin
- الصين
