Electric quarter-turn actuator
The number that matters
Max. medium temperature
180درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- منتجات النفط
- إمدادات المياه
- إمداد الحرارة
- الأنظمة الهوائية
صمام الكرة المصنوع من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، ويتميز بمتانة عالية وتحمل درجات الحرارة والضغوط العالية. تتميز صمامات الكرة بسهولة التشغيل، وتوفر إحكامًا محكمًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة الأغذية، وغيرها من المجالات التي تتطلب صمامًا موثوقًا ومتينًا لتنظيم تدفق المواد.
ب

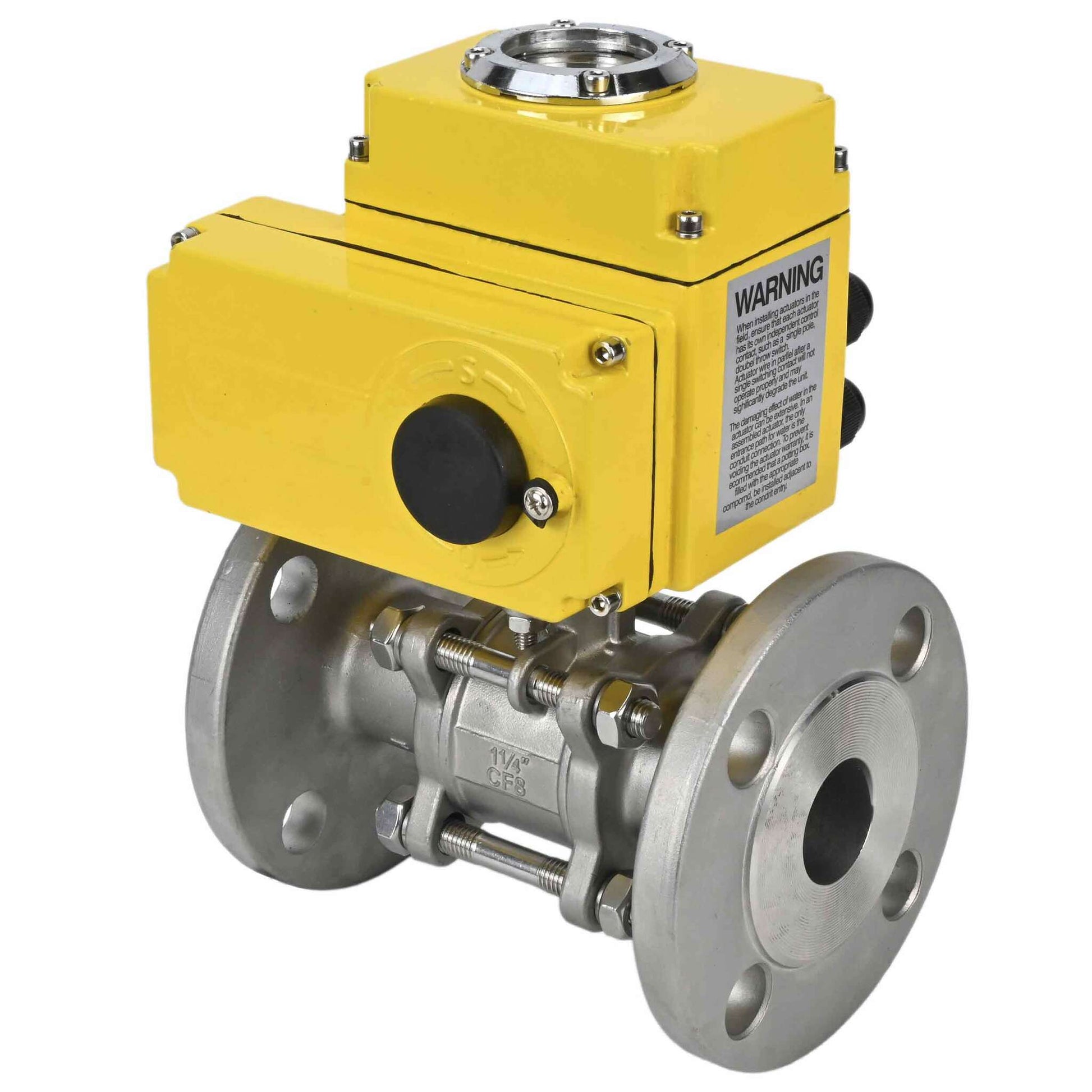

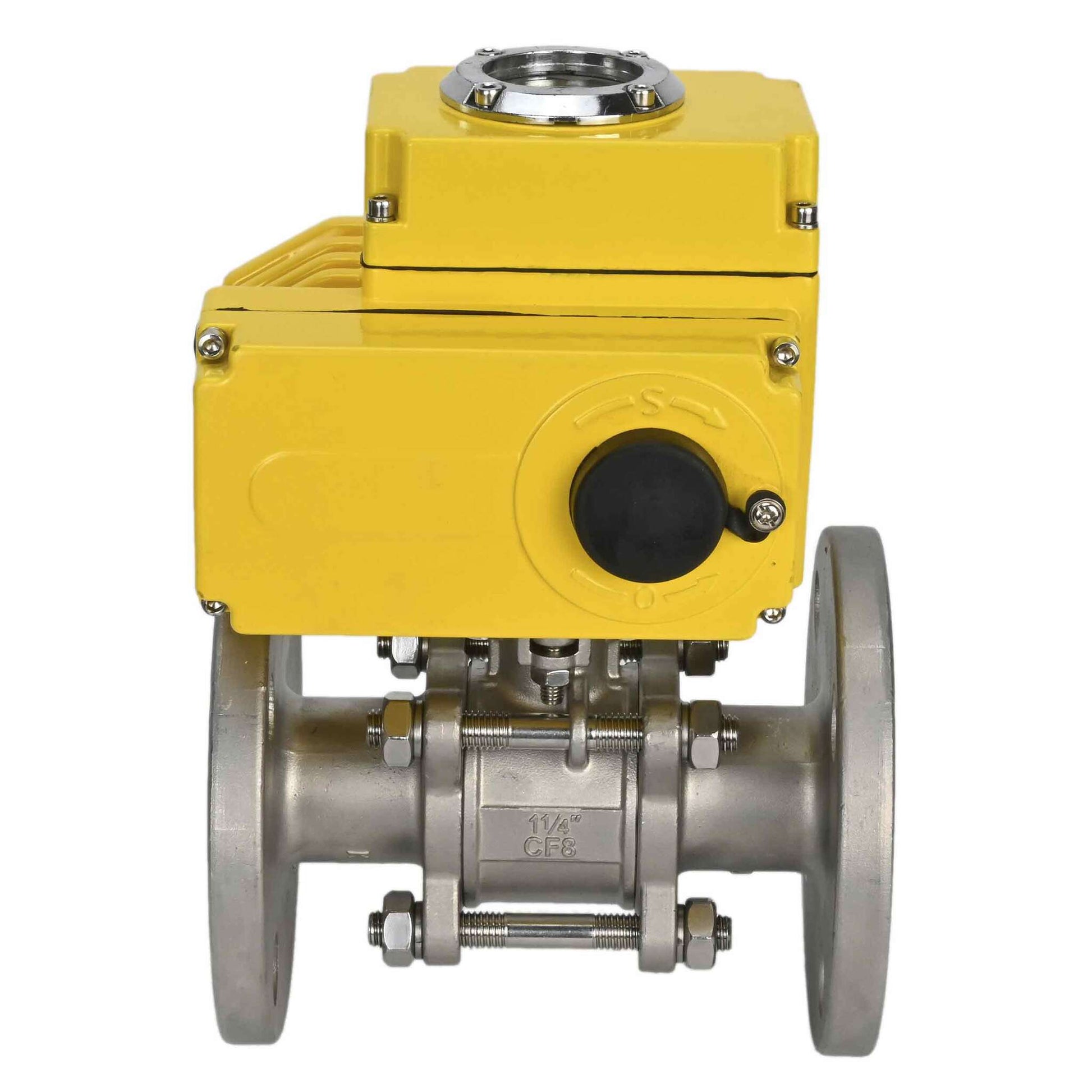

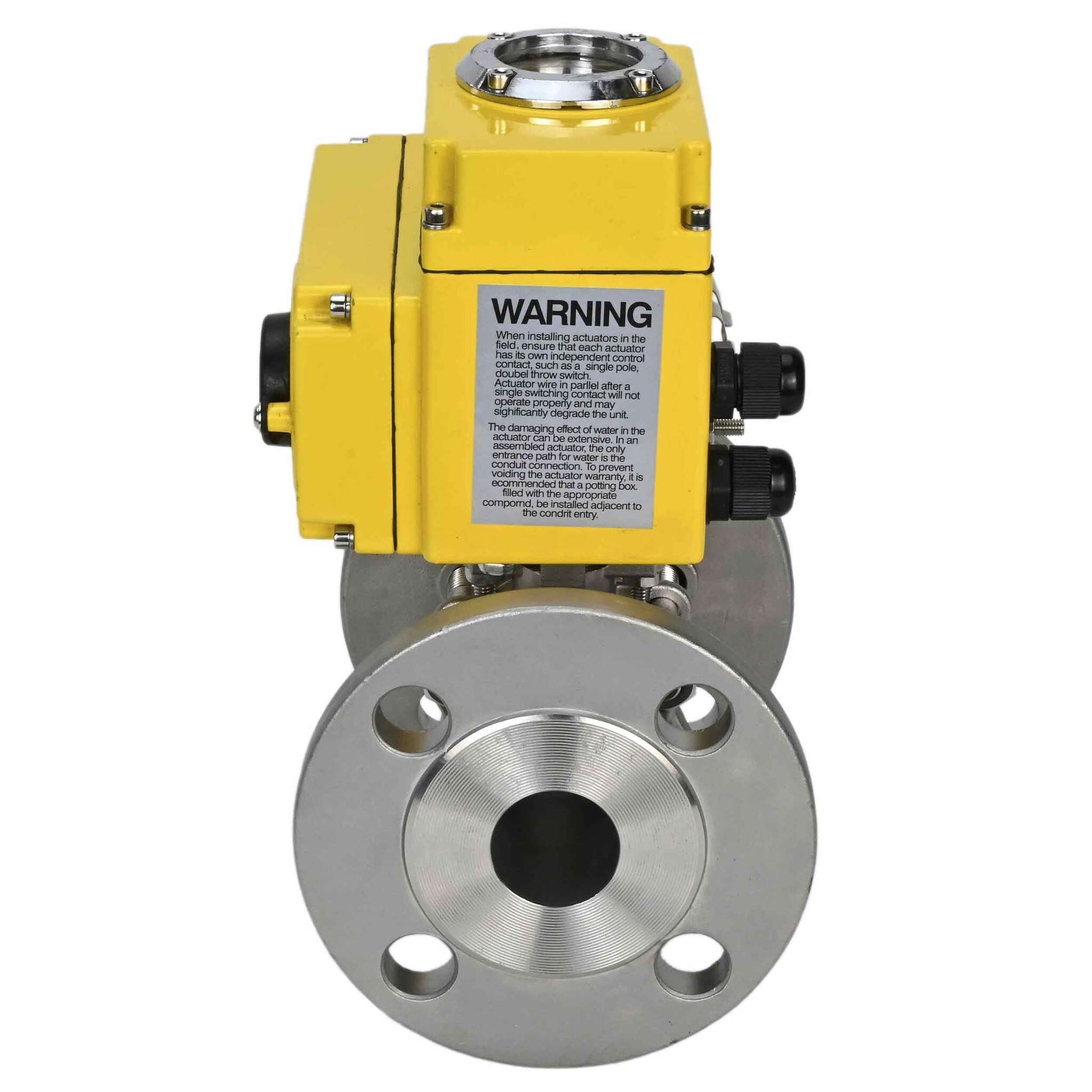

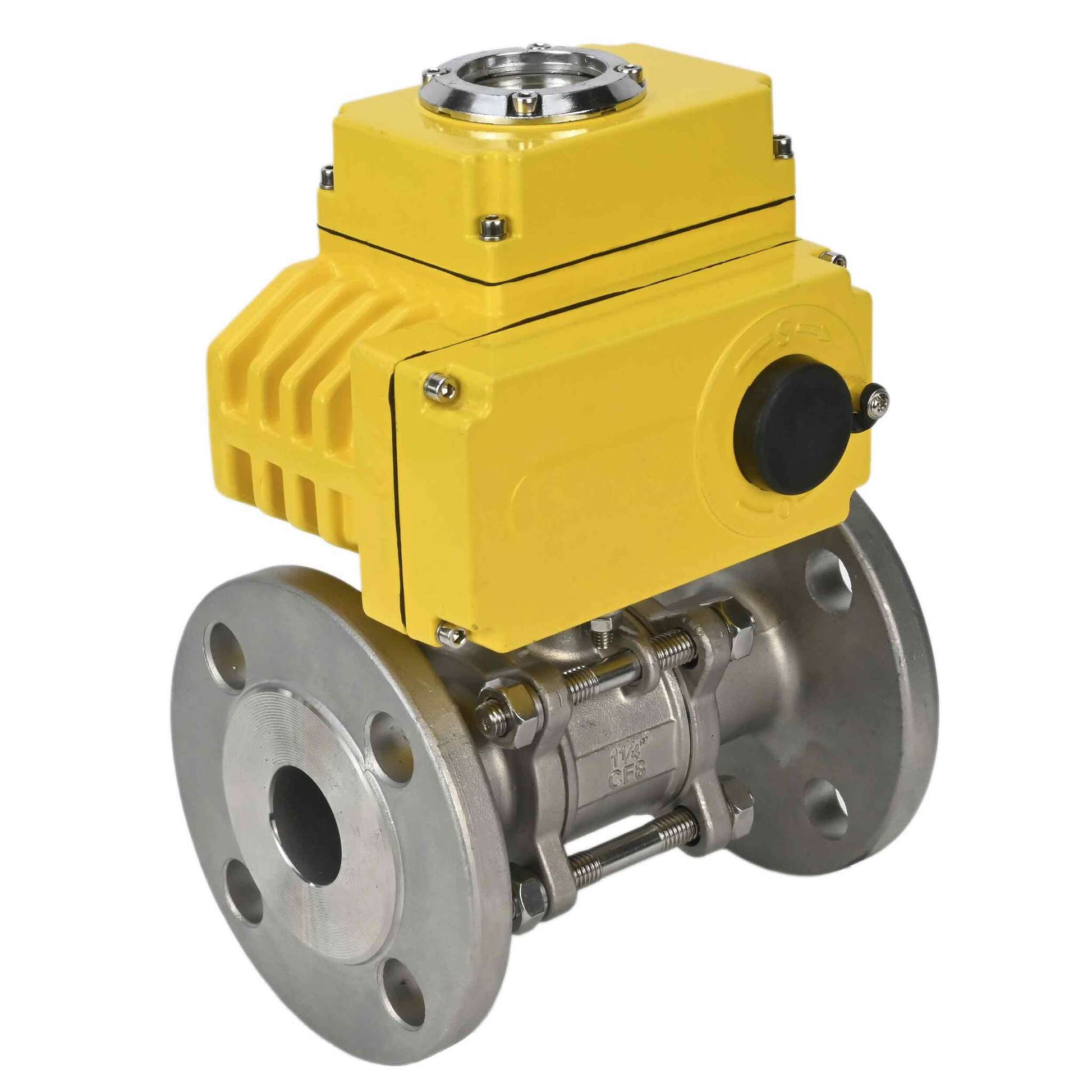

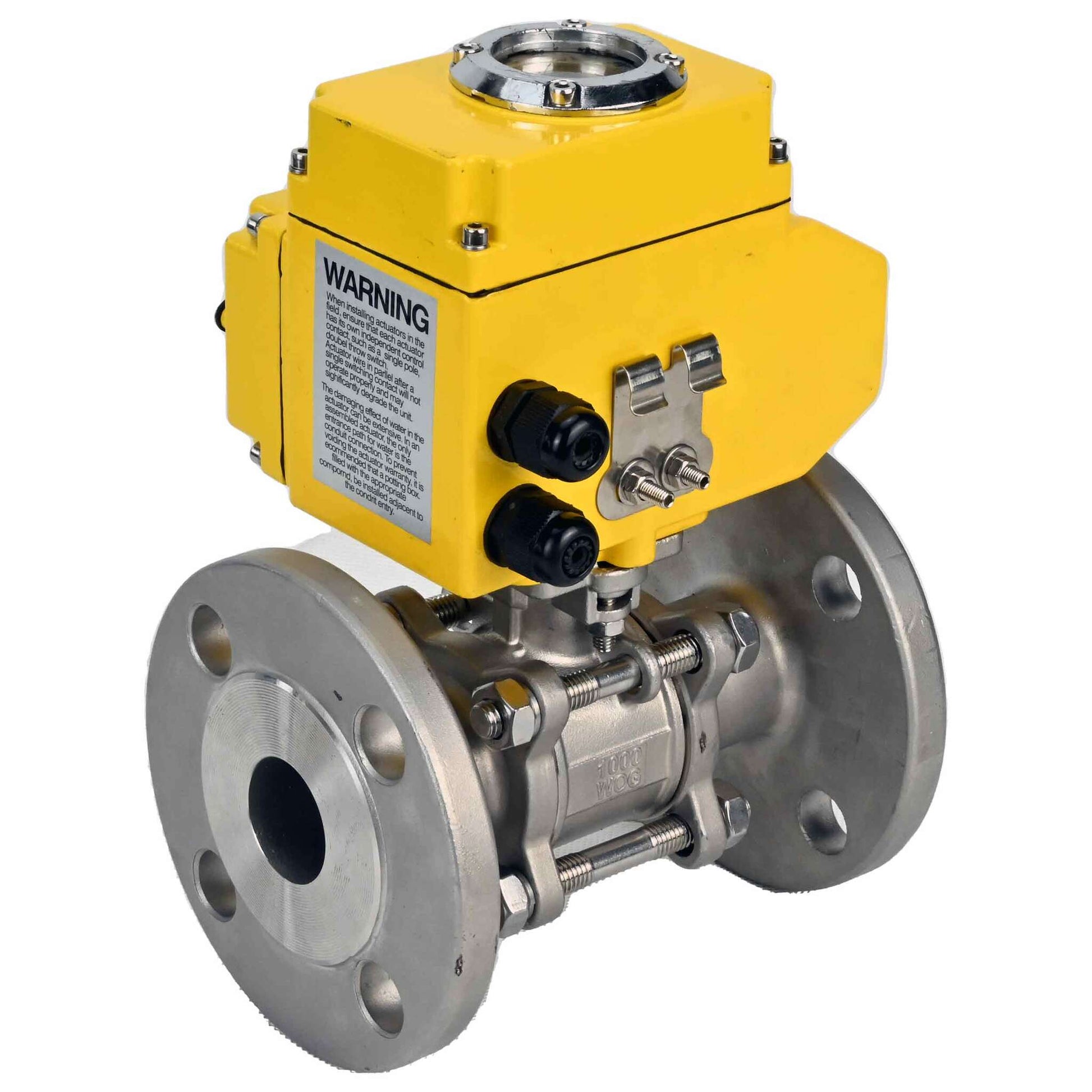

خصائص صمام الكرة DNOVA BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1:
| القطر الاسمي، مم | 15-100 |
| ضغط العمل PN، بار | 40 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +180 |
| بيئة العمل | الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة لمواد الصنبور |
| الاتصال بخط الأنابيب | ذو حواف |
| نوع قسم التدفق | كامل التجويف |
| نوع التحكم | محرك كهربائي |
ب
ب
تفاصيل صمام الكرة DNOVA BV3131P (3 قطع)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1
ب
مواصفات مادة صمام الكرة DNOVA BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1:
| لا. | اسم | مادة | كمية |
| 1 | إطار | SS304/SS316 | 1 |
| 2 | صمام الكرة | SS304/SS316 | 1 |
| 3 | الترباس | SS201/SS304 | 4-6 |
| 4 | أفسد | SS201/SS304 | 6-12 |
| 5 | ختم | مادة البولي تترافلوروإيثيلين | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | SS201/SS304 | 1 |
| 8 | غطاء | دبليو سي بي/سي اف 8/سي اف 8 ام | 2 |
| 9 | حلقات السرج | مادة البولي تترافلوروإيثيلين | 2 |
| 10 | غسالة الدفع | مادة البولي تترافلوروإيثيلين | 1 |
| 11 | أفسد | SS201/SS304 | 1 |
| 12 | رافعة | SS201/SS304 | 1 |
| 13 | مقبض القشرة | بولي كلوريد الفينيل | 1 |
| 14 | سدادة | SS201/SS304 | 1 |
ب
ب
رسم تخطيطي لصمام الكرة DNOVA BV3131P (3 قطع)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1
ب
الأبعاد الكلية والتركيبية لصمام الكرة DNOVA BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1:
| DN، مم | الحجم د، مم | المقاس د، مم | المقاس L1، مم | الحجم LВ±1.5، مم | الحجم H، مم | الوزن، كجم |
| 15 | 15 | 95 | 160 | 130 | 146 | 5.68 |
| 20 | 20 | 105 | 160 | 150 | 146 | 6.545 |
| 25 | 25 | 115 | 160 | 160 | 146 | 7.375 |
| 32 | 32 | 140 | 160 | 180 | 146 | 8.815 |
| 40 | 38 | 150 | 160 | 200 | 146 | 10.105 |
| 50 | 50 | 165 | 160 | 230 | 146 | 12 |
| 65 | 64 | 184 | 189 | 290 | 163 | 17.655 |
| 80 | 79 | 200 | 268 | 310 | 212 | 31.045 |
| 100 | 99 | 220 | 268 | 350 | 212 | 41.755 |
ب
ب
خصائص المحركات
| نموذج القيادة | عزم الدوران، نيوتن متر | الطاقة، و | الحالي، أ | حجم القضيب المربع، مم | الوزن، كجم |
| دنوفا-003 | 30 | 9 | 0.5 | 11 × 11 | 2.35 |
| دنوفا-005 | 50 | 10 | 0.5 | 14 × 14 | 3.26 |
| دنوفا-010 | 100 | 15 | 0.8 | 17 × 17 | 4.6 |
| دنوفا-020 | 200 | 45 | 2 | 27 × 27 | 10 |
| دنوفا-040 | 400 | 60 | 3 | 27 × 27 | 10 |
| دنوفا-060 | 600 | 90 | 3 | 27 × 27 | 10 |
ب
- Port opening
- ميناء كامل
- Configuration
- اتجاهين
- Body material
- الفولاذ المقاوم للصدأ AISI 304/1.4301
- Material ball seal
- مادة البولي تترافلوروإيثيلين
- Maximum allowable temperature
- 180 درجة مئوية
- Connection type
- ذو حواف
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وهواء ومنتجات النفط
- Applications
- إمدادات المياه وإمداد الحرارة والأنظمة الهوائية
- Voltage
- 24 فولت
- Actuator cycle time
- العشرينات
- Valve feedback
- مفاتيح الحد
- Explosion-proof
- لا
- Torque
- 30 نيوتن متر
- Type of electric actuator
- ربع دورة
- Control signal
- تشغيل/إيقاف
- Rated current consumption
- 0.5 أمبير
- Power consumption
- 9 واط
- Country of origin
- الصين
