In detail
What it is made of
The number that matters
Max. medium temperature
230°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Water
- Air
- Oil Products
- Water Supply
- Heat Supply

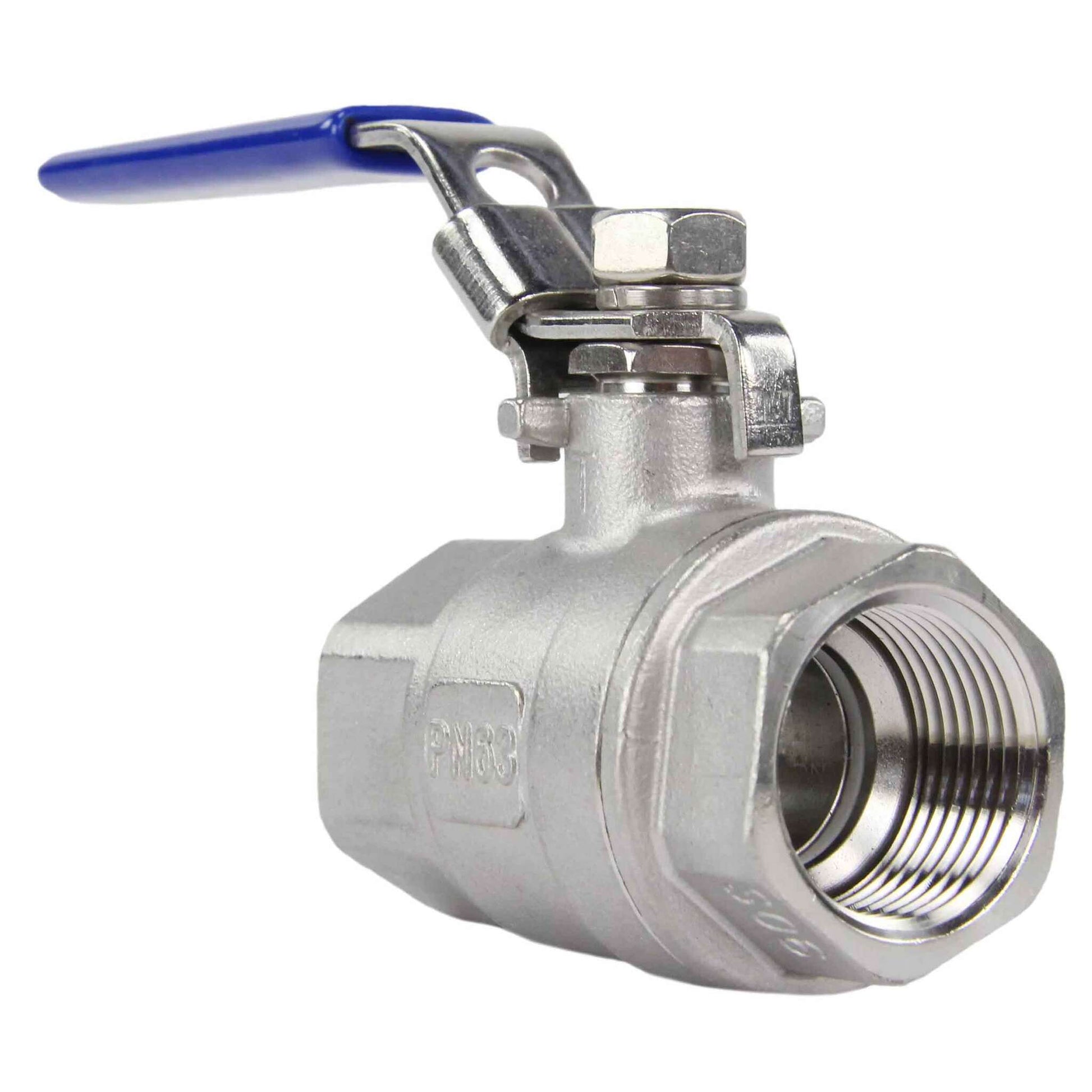

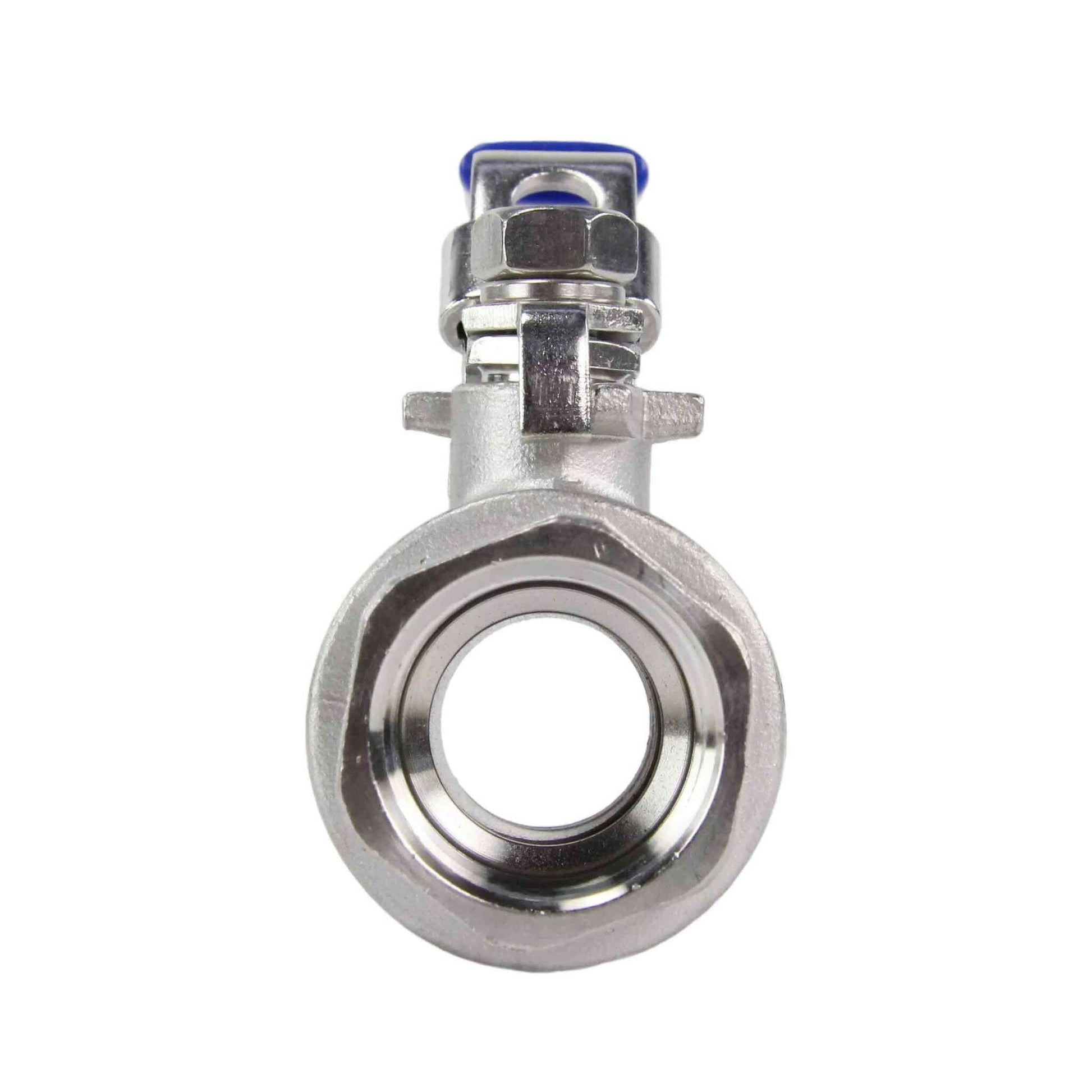

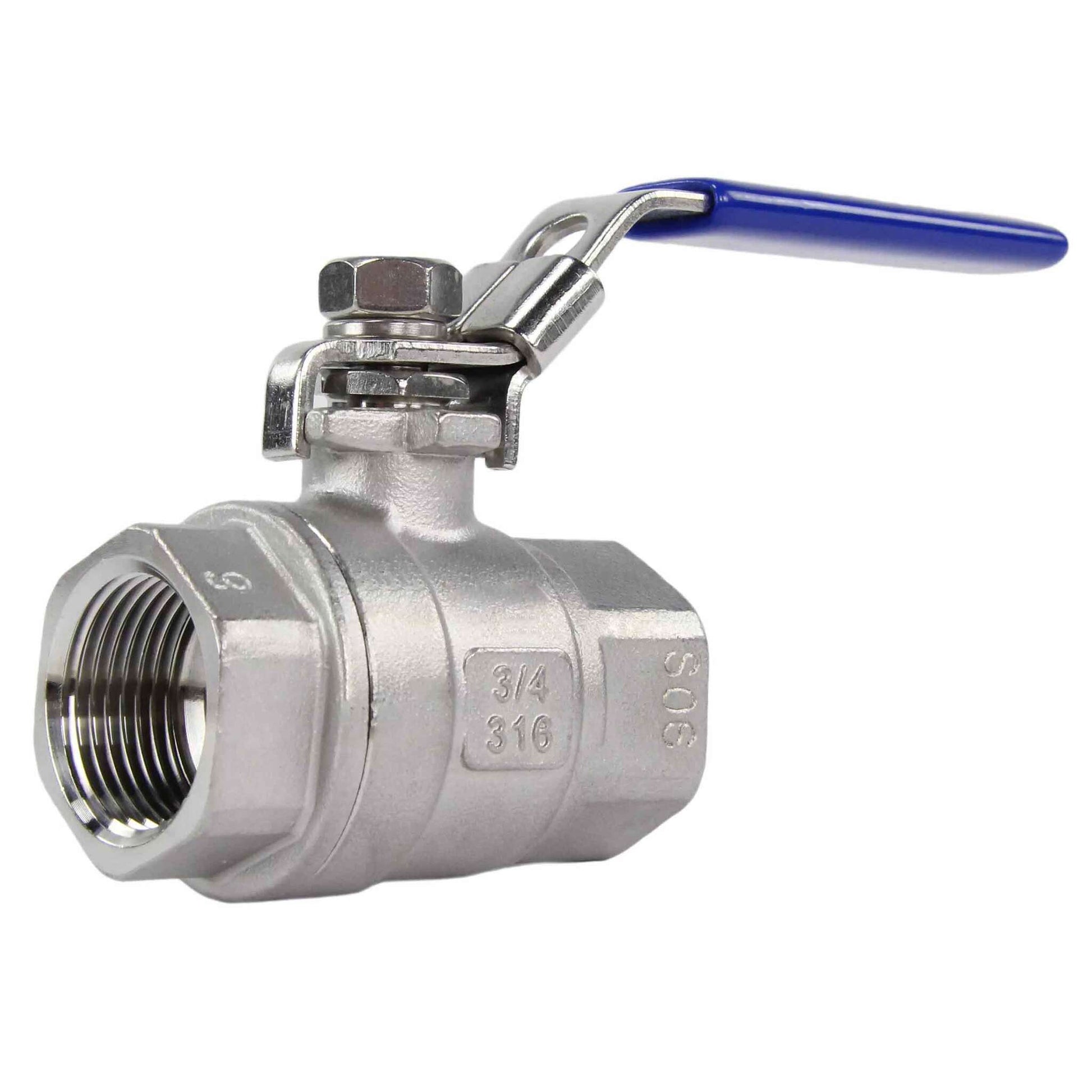

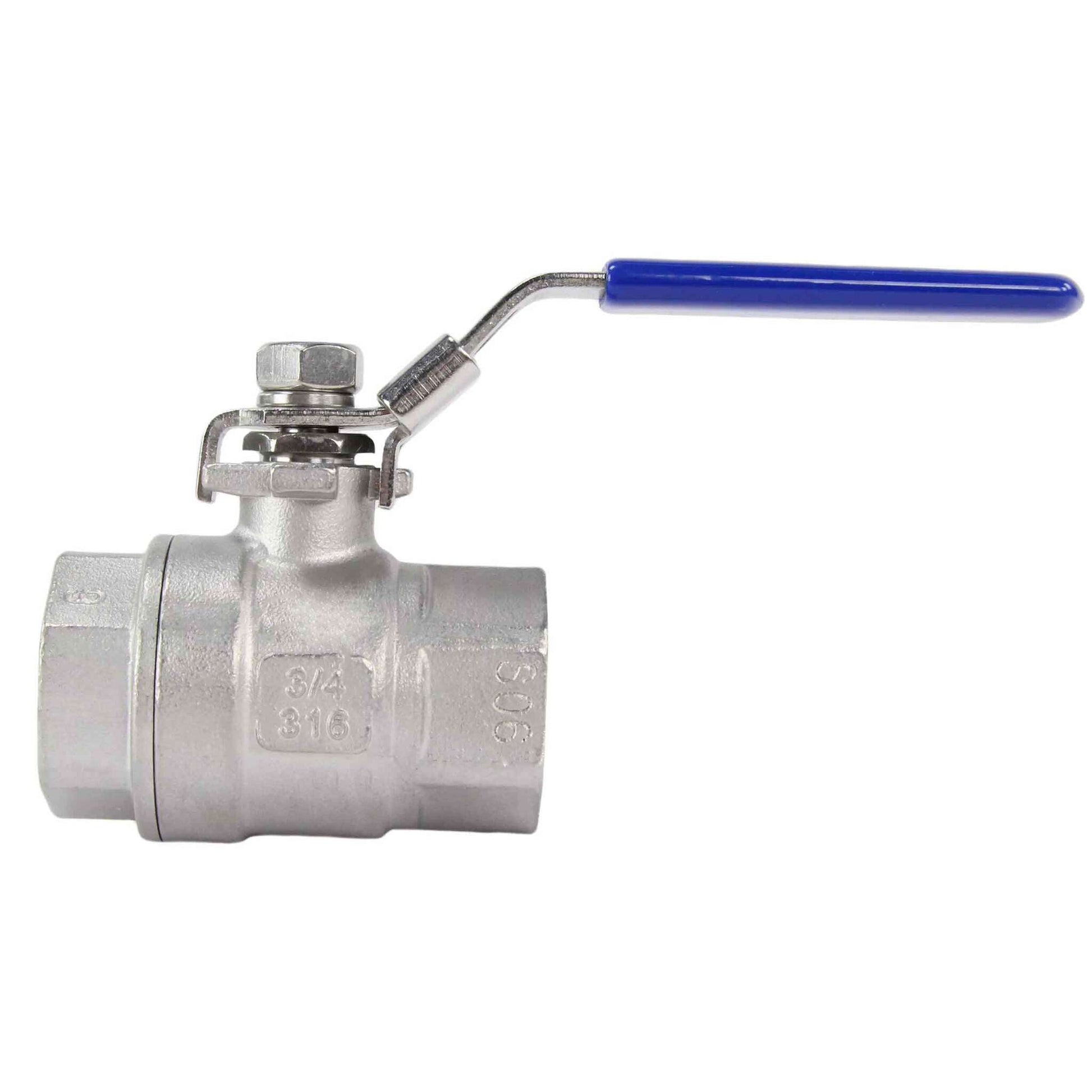

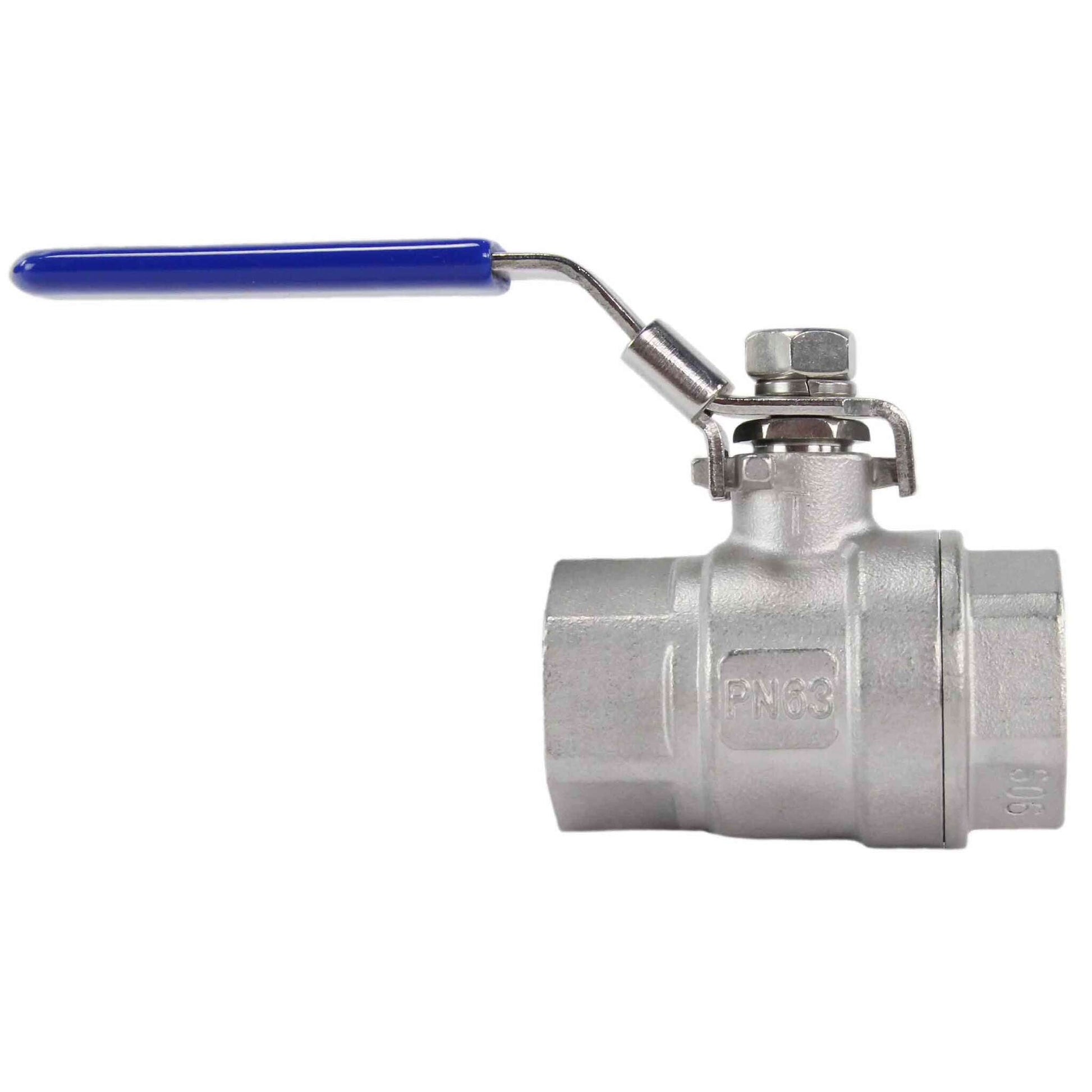

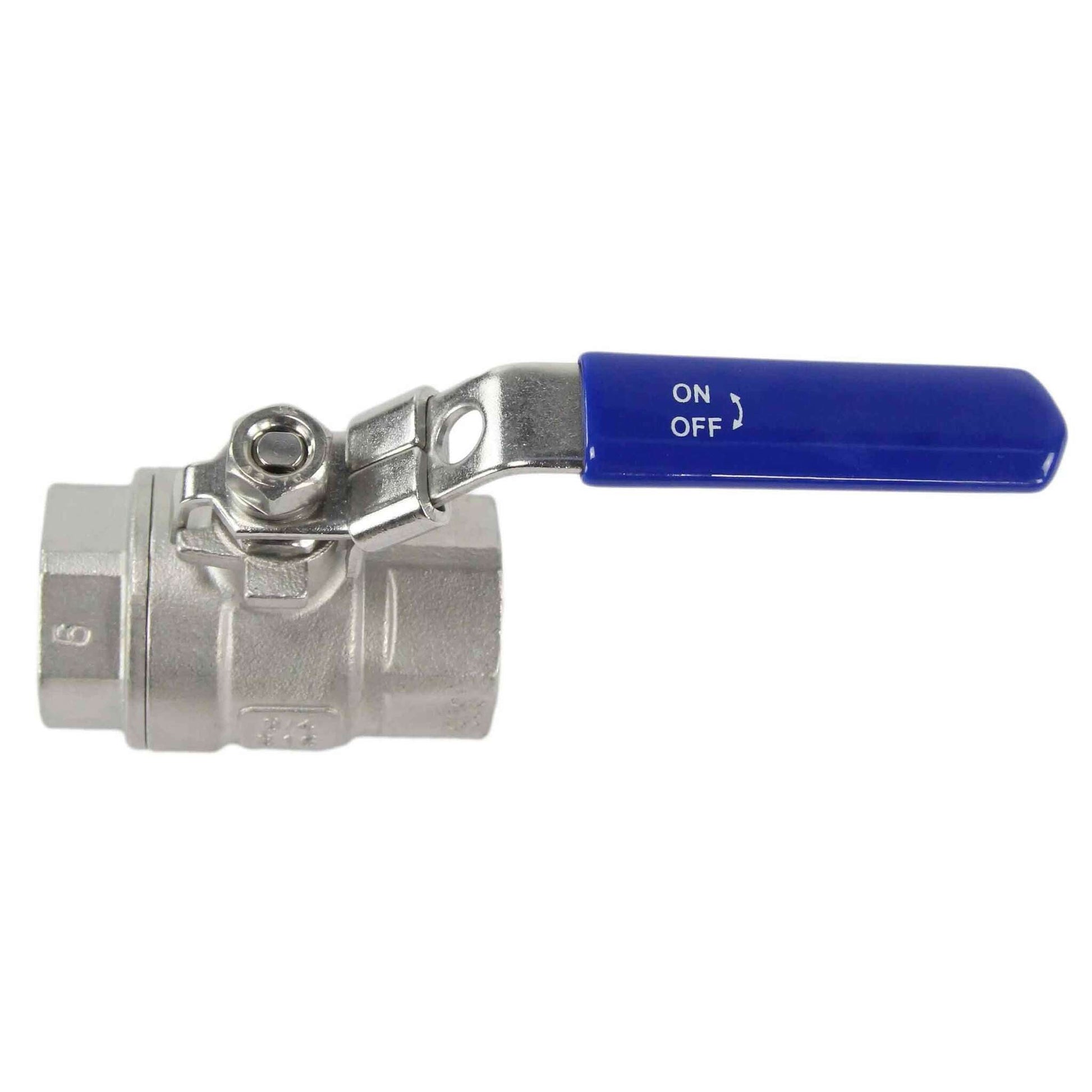

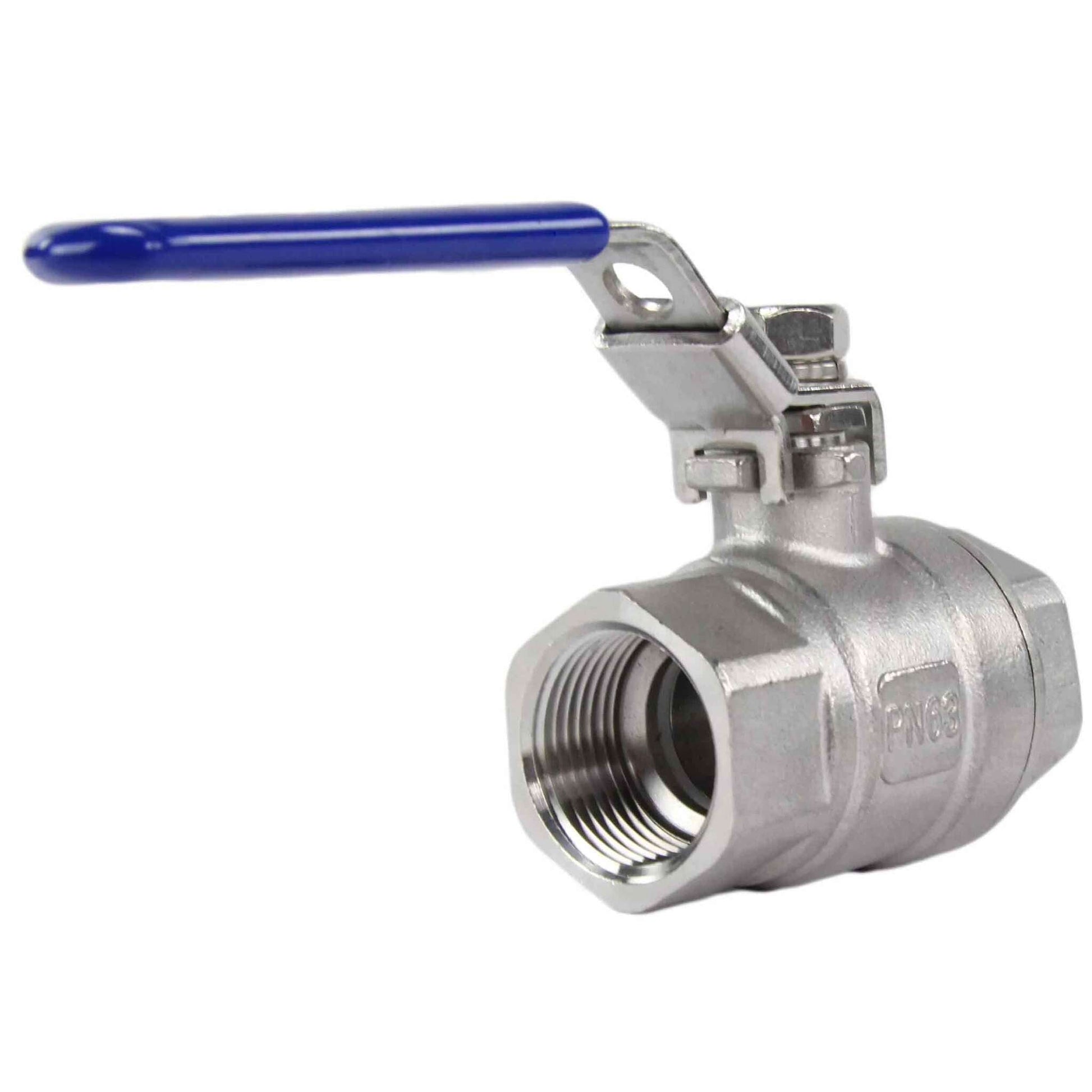

يستخدم صمام الكرة المصنوع من الفولاذ المقاوم للصدأ DNOVA BV3232P(2pn)-FP-T-H بفتحة كاملة، اتصال ملولب، مع مقبض كصمامات إغلاق في أنظمة إمداد الحرارة، إمدادات المياه، البخار، أنظمة الوقود مع الهواء المضغوط والغازات المحايدة. يمكن تركيب صنابير من هذه السلسلة في الأنظمة التي تنقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، غير العدوانية تجاه مواد الصنبور. لا يُسمح باستخدام صمامات الكرة كصمامات تحكم.
В
В
الأبعاد العامة لصمام الكرة DNOVA BV3232P(2pn)-FP-T-H PN63 بفتحة كاملة، اتصال ملولب، مع مقبض
| DN، مم | بوصة | D, مم | ح، مم | و، مم | L, مم | Гòîê | فلانش ISO | الوزن، كجم |
| 8 | 1/4" | 9.2 | 41.5 | 76 | 42 | 7x7 | F03 | 0.13 |
| 10 | 3/8" | 10 | 42.7 | 76 | 43.7 | 7x7 | F03 | 0.14 |
| 15 | 1/2" | 14.5 | 47.7 | 85 | 52 | 9x9 | F03 | 0.22 |
| 20 | 3/4" | 19 | 56 | 95 | 61 | 9x9 | F03 | 0.32 |
| 25 | 1" | 24 | 68 | 120 | 72 | 11x11 | F05 | 0.54 |
| 32 | 1 1/4" | 30 | 72.3 | 120 | 84 | 11x11 | F05 | 0.80 |
| 40 | 1 1/2" | 37 | 85 | 150 | 94 | 14x14 | F07 | 1.26 |
| 50 | 2" | 47 | 90.8 | 150 | 115 | 14x14 | F07 | 1.69 |
| 65 | 2 1/2" | 61 | 115.3 | 215 | 142 | 17x17 | F07 | 3.52 |
| 80 | 3" | 76 | 125.8 | 215 | 165 | 17x17 | F10 | 5.12 |
| 100 | 4" | 94 | 155.5 | 300 | 215 | 22x22 | F10 | 10.46 |
رسم تفصيلي لصمام الكرة DNOVA BV3232P(2pn)-FP-T-H PN63 بفتحة كاملة، اتصال ملولب، مع مقبض
В
В
مواد مكونات صمام الكرة DNOVA BV3232P(2pn)-FP-T-H PN63 بفتحة كاملة، اتصال ملولب، مع مقبض
| № | اسم الجزء | المادة |
| 1 | جسم | فولاذ CF8M |
| 2 | وسادة | PTFE |
| 3 | فحم | فولاذ 316 |
| 4 | حشية | PTFE |
| 5 | غطاء السكن | فولاذ CF8M |
| 6 | الساق | فولاذ 316 |
| 7 | غسالة الساق | PTFE |
| 8 | غدة | PTFE |
| 9 | غطاء الجلبة | الفولاذ 304 |
| 10 | مقبض | فولاذ + PVC |
| 11 | غسالة زنبركية | الفولاذ 304 |
| 12 | صمولة | الفولاذ 304 |
رسم تفصيلي لصمام الكرة DNOVA BV3232P(2pn)-FP-T-H PN63 بفتحة كاملة، اتصال ملولب، مع مقبض
- Port opening
- Full Port
- Configuration
- Two-way
- Body material
- Stainless steel AISI 316
- Material ball
- Stainless steel AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 230 °C
- Connection type
- Threaded NPT/BSP
- Operating environment
- Water وAir وOil Products
- Applications
- Water Supply وHeat Supply
- Country of origin
- China
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
