In detail
What it is made of
How it works

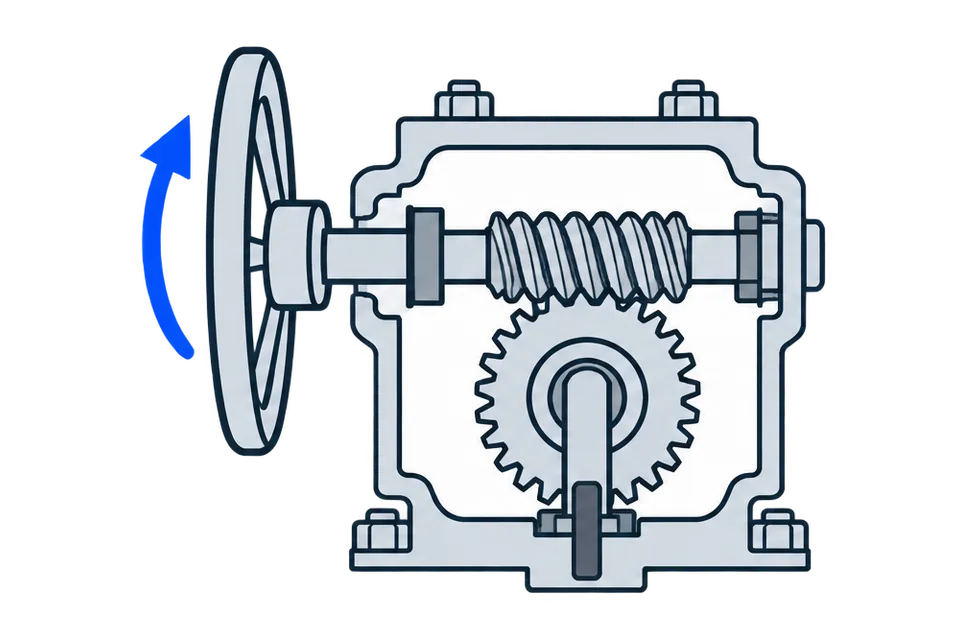

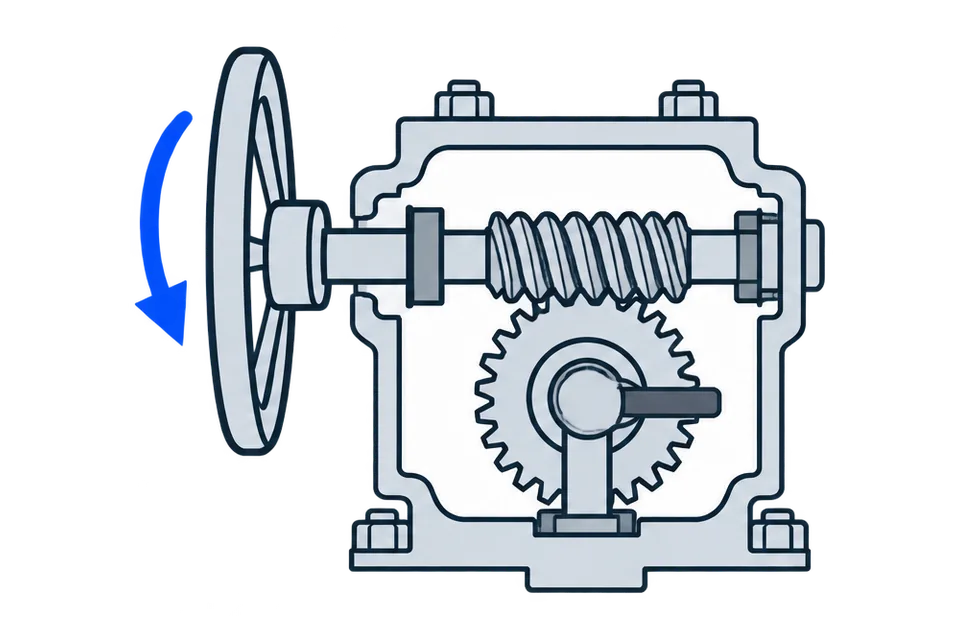

Manual quarter-turn gearbox
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
علبة التروس ربع دورة هي جهاز ميكانيكي مصمم لتوفير دوران 90 درجة (أو ربع دورة) لعمود الإدخال، محولاً الحركة الدورانية إلى اتجاه زاوي مختلف. تُستخدم هذه الصناديق عادةً في تطبيقات صناعية متنوعة، مثل أتمتة الصمامات، حيث تتطلب حركة ربع دورة للتحكم في تدفق السوائل أو الغازات. وهي مكونات أساسية في الأنظمة التي تتطلب حركة دورانية دقيقة ومتحكم بها. تتوفر علب التروس ربع الدورة بأنواع مختلفة، مثل الترس الدودي، والترس المخروطي، والترس المحفز، وكل منها مناسب لتطبيقات محددة بناءً على تصميمه ومتطلبات كفاءته.
ب
ب
أبعاد عجلة اليد DNOVA HDM
مضاعف يدوي DNOVA HDM، مادة الجسم - سبيكة ألومنيوم
| نموذج | HDM-1 | HDM-2 | HDM-3 | HDM-4 |
| أ | 90 | 125 | 140 | 188.5 |
| ب | 55 | 64 | 71 | 93 |
| ج | Г˜88 | Г˜110 | Г˜129 | Г˜174 |
| ف | 115 | 135 | 166 | 202 |
| ت | 44 | 62.5 | 70 | 94 |
| ي | 145 | 178 | 212 | 280 |
| ح | 120 | 133 | 180 | 195 |
| س | 53 | 56.5 | 68.7 | 84 |
| ك | 10 | 13 | 12.5 | 15 |
| عجلة يدوية | 180 | 200 | 280 | 320 |
| ب1 | 14 | 17 | 22 | 27 |
| ن | 22 | 22 | 28 | 32 |
| ب2 | 14 | 17 | 22 | 27 |
| م | 16 | 18 | 22 | 30 |
| د1 | Г˜50 | Г˜70 | Г˜102 | Г˜102 |
| 4-M1 | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| د2 | Г˜70 | Г˜102 | Г˜125 | Г˜125 |
| 4-م2 | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| هـ | 70*70 | 95*95 | 114*114 | 129*129 |
| د3 | Г˜50 | Г˜70 | Г˜102 | Г˜125 |
| 4-Г˜1 | 4-6.5 | 4-8.5 | 4-10.5 | 4-12.5 |
| د4 | Г˜70 | Г˜102 | Г˜125 | Г˜140 |
| 4-Г˜2 | 4-8.5 | 4-10.5 | 4-12.5 | 4-16.5 |
ب
مواد أجزاء عجلة اليد DNOVA HDM
رسم تخطيطي لمواصفات مضاعف عجلة اليد DNOVA HDM، مادة الهيكل - سبيكة ألومنيوم
| „– | اسم | مادة |
| 1 | ساق لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2, 8 |
حلقة O | EPDM |
| 3 | زنبرك القفل | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | قوس القفل (الرابط الرئيسي) | الفولاذ 304 |
| 7 | قضية | سبائك الألومنيوم |
| 9 | علبة التروس | الحديد الزهر BCh50 |
| 10 | اقتران الانتقال | الحديد الزهر BCh40 |
| 11 | ساق التروس | الحديد الزهر BCh40 |
ب
ب
جوازات السفر والشهادات
ورقة بيانات لتجاوزات DNOVA HDM اليدوية للمشغلات الهوائية والصمامات ربع الدورة
- Body material
- سبائك الألومنيوم
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- ذو حواف
- Nominal pressure
- 16 بار
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Torque
- 1200 نيوتن متر
- Shaft shape square
- 27 × 27 ملم
- ISO - flange type
- F10،F14،F12
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
