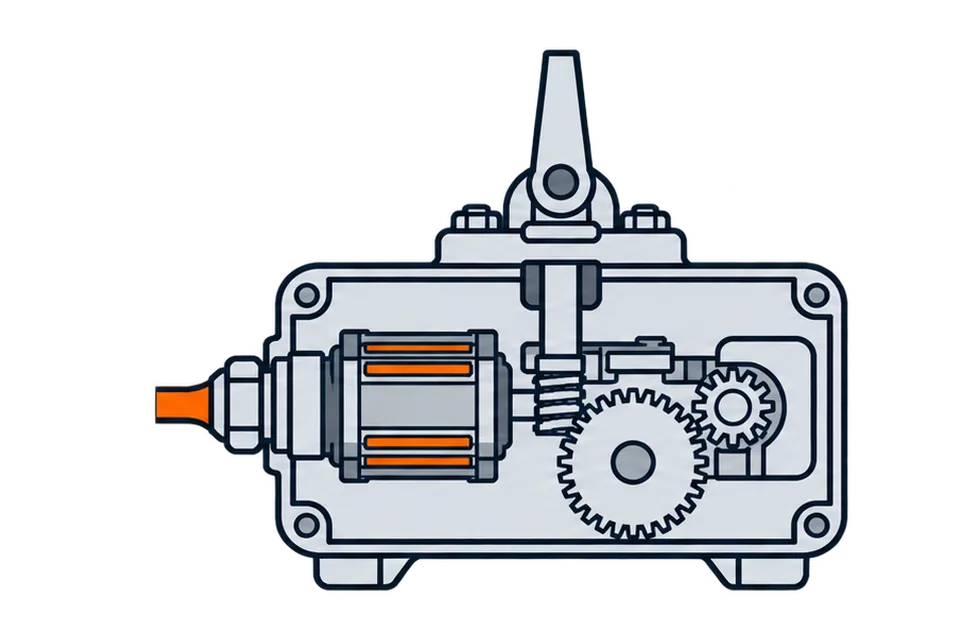

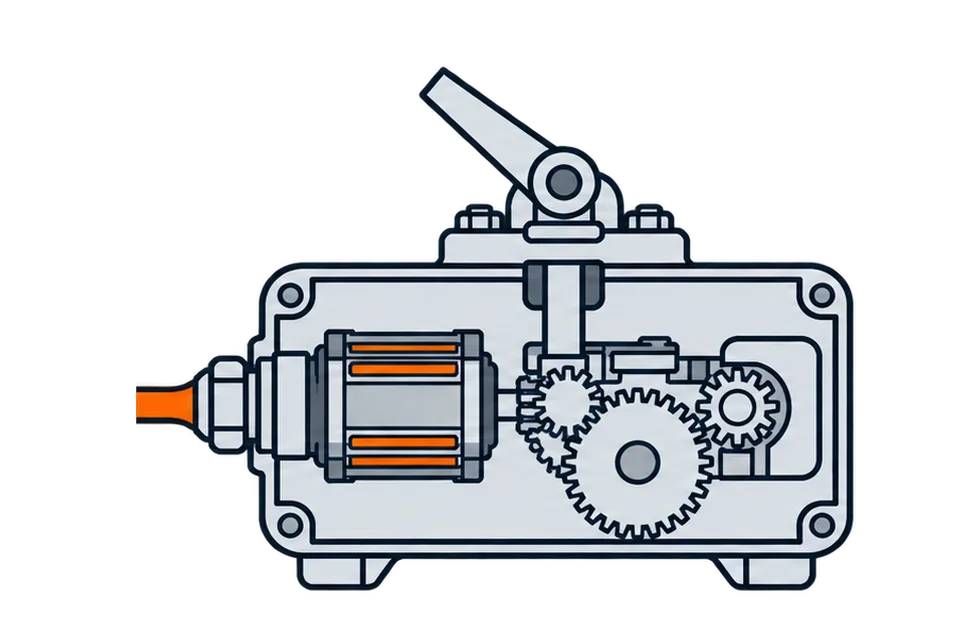

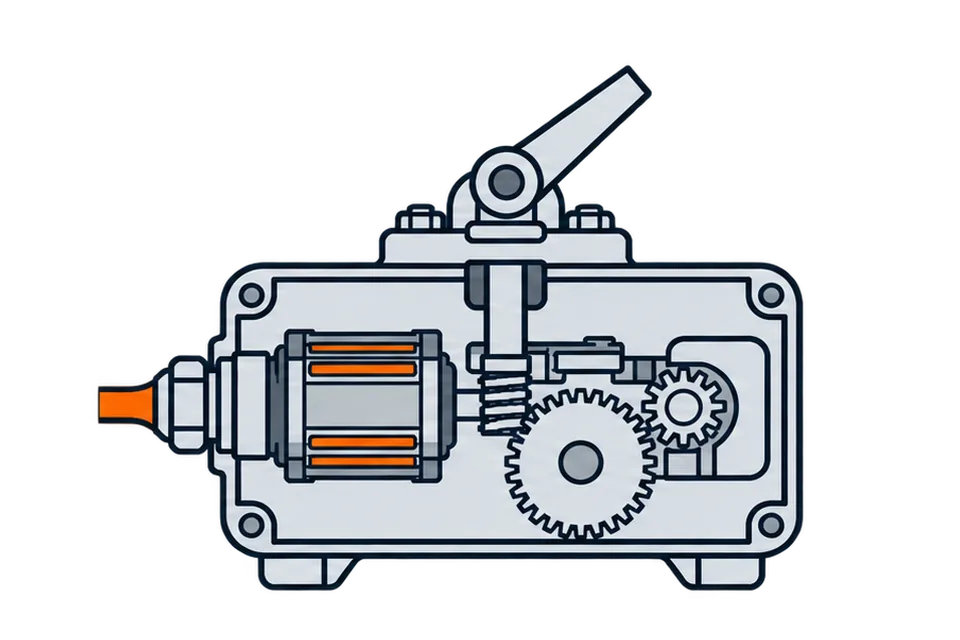

Modulating quarter-turn actuator
Construction
Parts and materials
مُشغِّل كهربائي ربع دورة DNOVA، مُزوَّد بمستشعر تغذية راجعة وإشارة تحكم في الإدخال 4-20 مللي أمبير، مُصمَّم للتحكم عن بُعد ومحليًا في الصمامات. يُستخدم على نطاق واسع في صناعات الغاز والنفط والمعادن والأغذية، وفي الإسكان والخدمات المجتمعية، وغيرها، في درجات حرارة محيطة تتراوح بين -4 و+158 درجة فهرنهايت. العلبة مُزوَّدة بسخان (7-10 واط، 110 فولت)، ومُزوَّدة بدرجات الحماية التالية: IP67، وNEME 4 و6، وطلاء مضاد للتآكل. تتوافق أبعاد التركيب مع المعيار الدولي ISO05211 / DIN3337. المحرك الكهربائي مُزوَّد بمحرك تحريض قفصي سنجابي، وقفل موضعي تلقائي للمحرك الكهربائي، ومقبض ميكانيكي، وحماية حرارية، وحماية من الاهتزاز XYZ 10g (0.2-34 هرتز، 30 دقيقة)، وهو مُصمَّم للعمل في وضع التشغيل المتقطع S2. شوط المُشغِّل ٩٠ درجة مع نطاق ضبط ± ١٠ درجات. يحدُّ من مسار القيادة الكهربائية - مفاتيح المقطورة. يُزوَّد بجهد متناوب ٢٢٠ فولت.
ب
ب
أبعاد المحرك DNOVA QT 005-040 220 فولت مع مستشعر ردود الفعل وإشارة التحكم في الإدخال 4-20 مللي أمبير
|
003 |
005 |
008 |
010 |
015 |
030 |
040 |
060 |
|
| إكس |
123 |
160 |
188 |
189 |
189 |
268 |
268 |
268 |
| ي |
123 |
146 |
145 |
163 |
163 |
212 |
212 |
255 |
| ز |
113 |
121 |
127 |
129 |
129 |
164 |
164 |
164 |
| الاتحاد الانجليزي لكرة القدم |
اف 50 |
اف70 |
اف70 |
اف70 |
اف70 |
إف125 |
إف125 |
إف125 |
| ملاحظة: |
4-M6 |
4-M8 |
4-M8 |
4-M8 |
4-M8 |
4-M12 |
4-M12 |
4-M12 |
| نادي كرة القدم |
إف42 |
اف 50 |
اف 50 |
اف 50 |
اف 50 |
ف102 |
ف102 |
ف102 |
| اختصار الثاني |
8-M5 |
4-M6 |
4-M6 |
4-M6 |
4-M6 |
8-M10 |
8-M10 |
4-M10 |
| هـ |
50 |
66 |
100 |
100 |
100 |
140 |
140 |
140 |
| ف |
50 |
66 |
90 |
90 |
90 |
130 |
130 |
130 |
| ج |
- |
114 |
114 |
114 |
114 |
114 |
114 |
114 |
| ح |
- |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
| أنا |
- |
100 |
150 |
100 |
100 |
100 |
100 |
150 |
| م × م |
11 × 11 |
14 × 14 |
14 × 14 |
17 × 17 |
17 × 17 |
22 × 22 |
22 × 22 |
27 × 27 |
مواصفات المحرك DNOVA QT 005-040 220 فولت مع مستشعر ردود الفعل وإشارة التحكم في الإدخال 4-20 مللي أمبير
| „– | اسم | „– | اسم |
| 1 | عمود الإخراج | 6 | صندوق معياري |
| 2 | قفل الكابل | 7 | غطاء |
| 3 | المحدد الميكانيكي | 8 | نافذة العرض |
| 4 | مفتاح يدوي | 9 | حماية من الغبار |
| 5 | قضية |
|
- Actuator cycle time
- الثلاثينيات
- Explosion-proof
- لا
- Thermal protection
- لا
- Type of electric actuator
- ربع دورة
- Feedback sensor
- مفاتيح الحد، 4-20 مللي أمبير
- Control signal
- 4-20 م²
- Shaft shape rod
- 13 ملم
- Shaft shape square
- 14س…14 ملم
- ISO - flange type
- F05،F07
- Rated current consumption
- 0.25 أمبير
- Power consumption
- 10 واط
- Supply voltage
- 220 فولت
- Country of origin
- الصين
