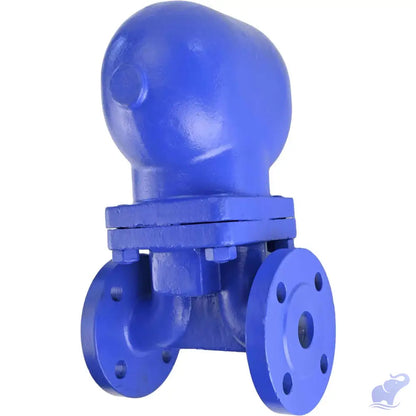

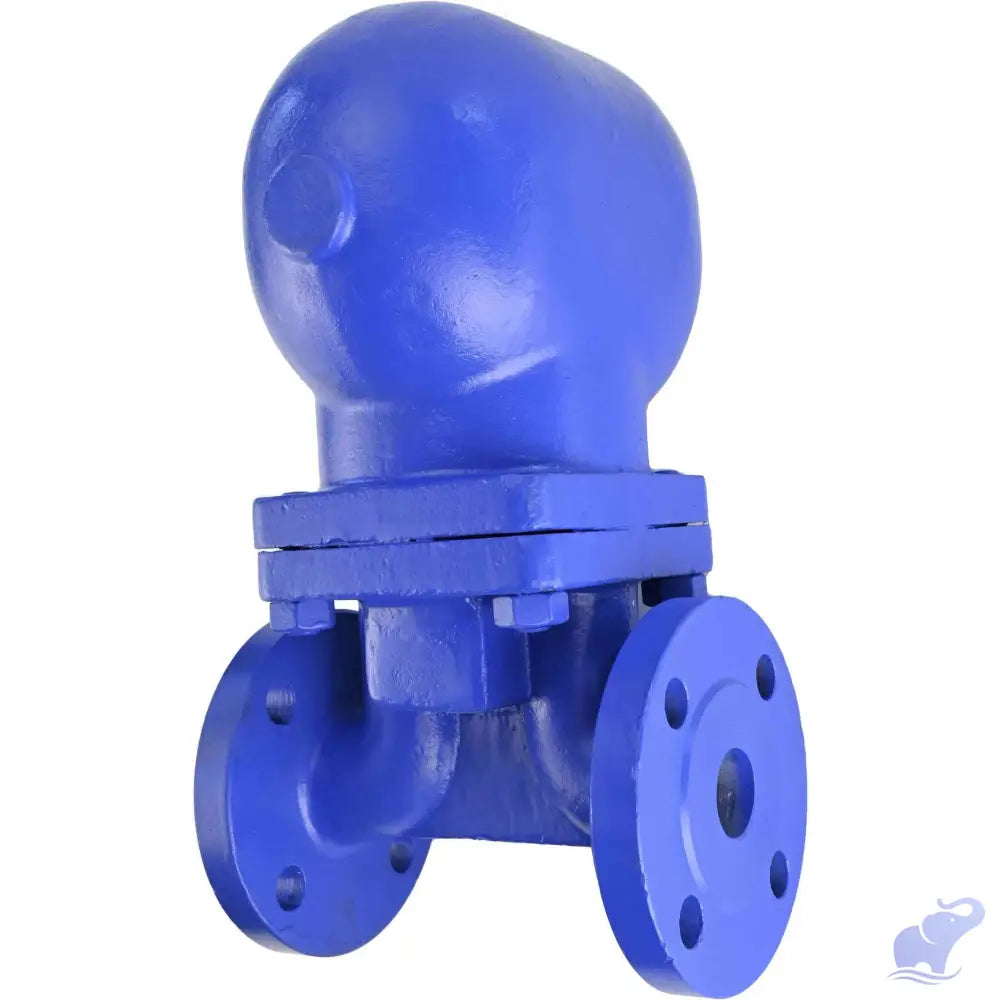

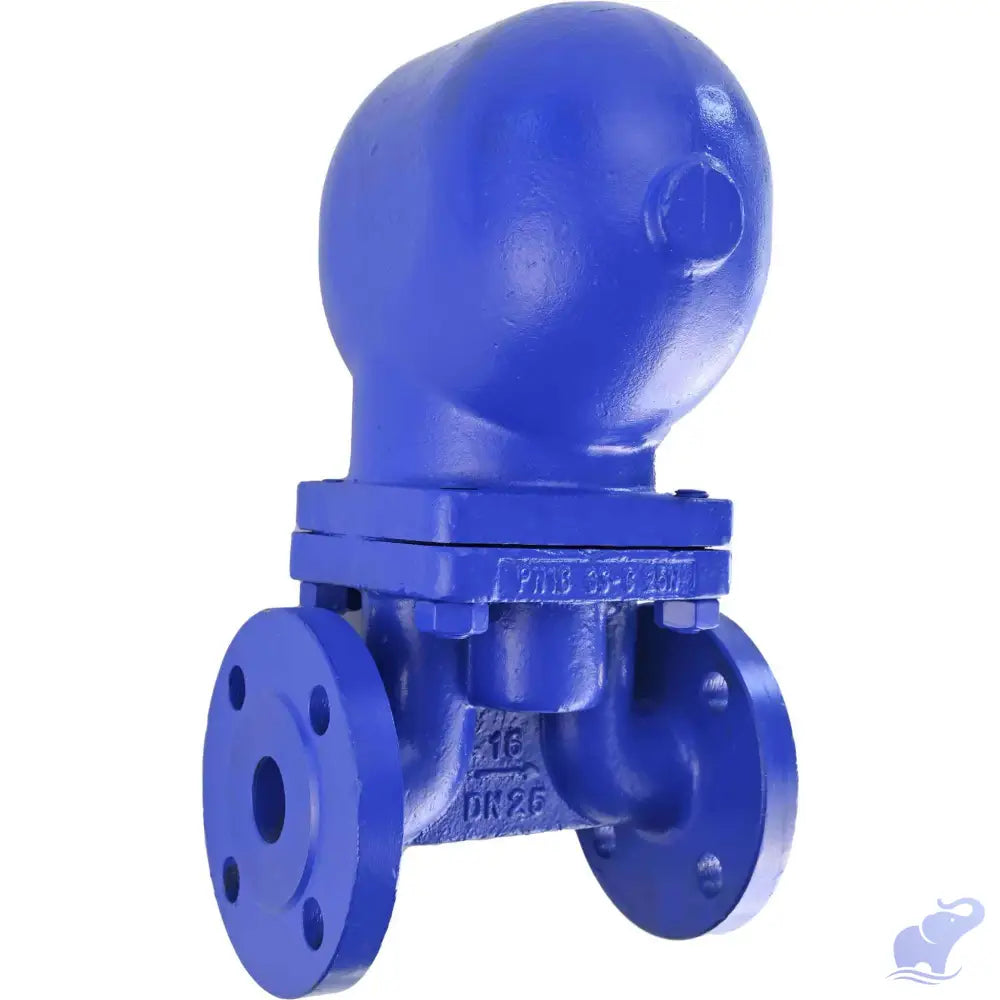

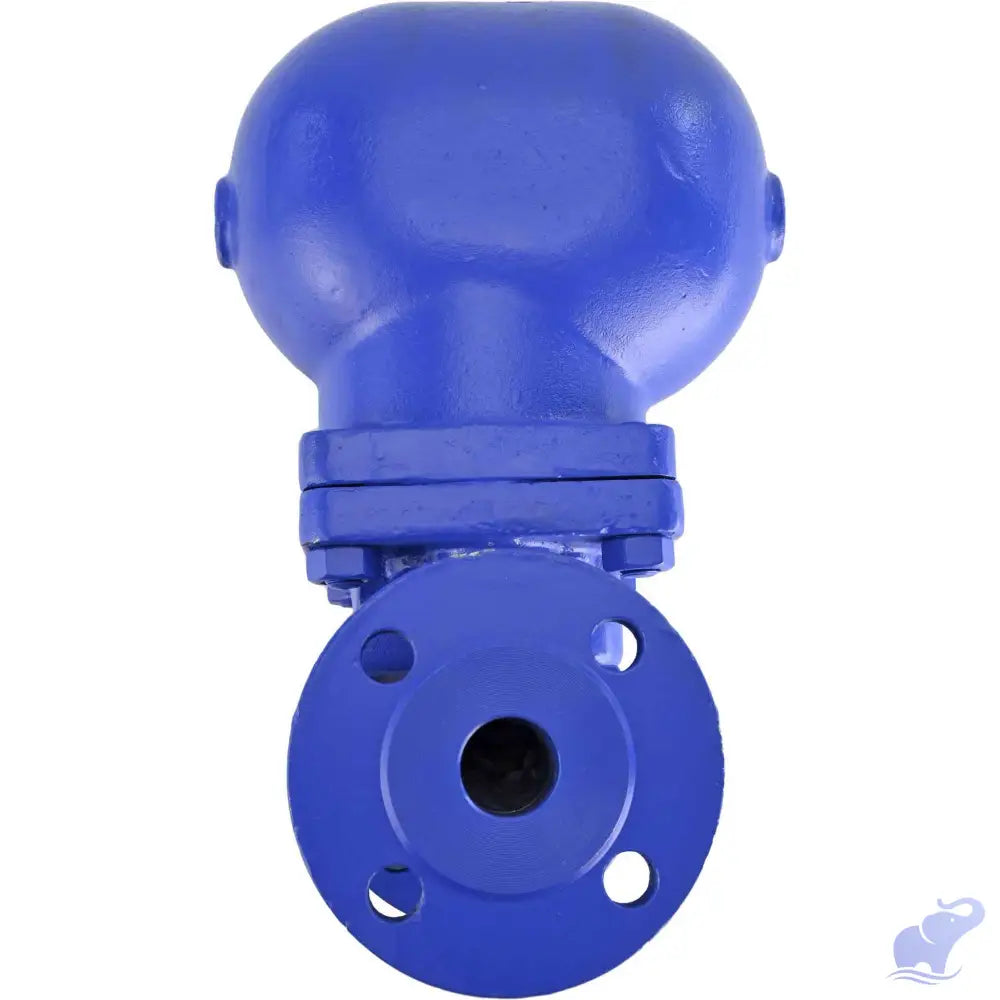

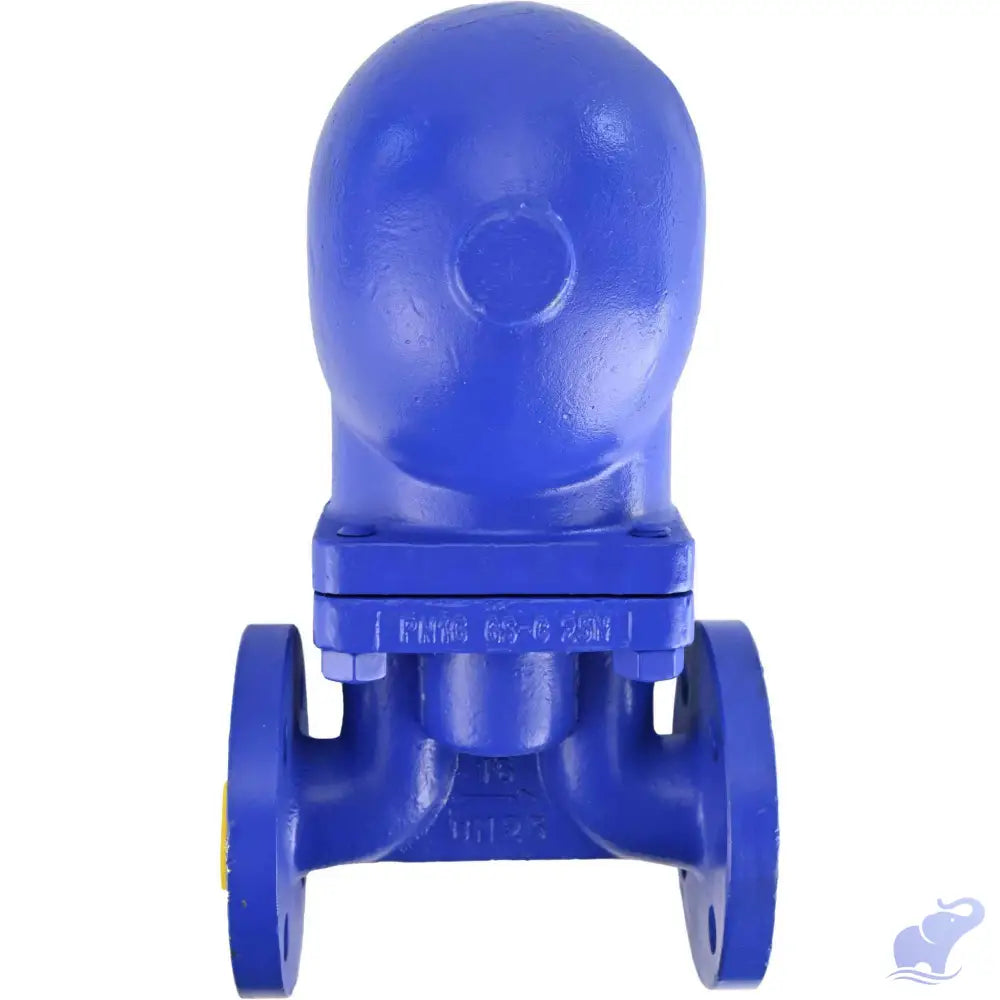

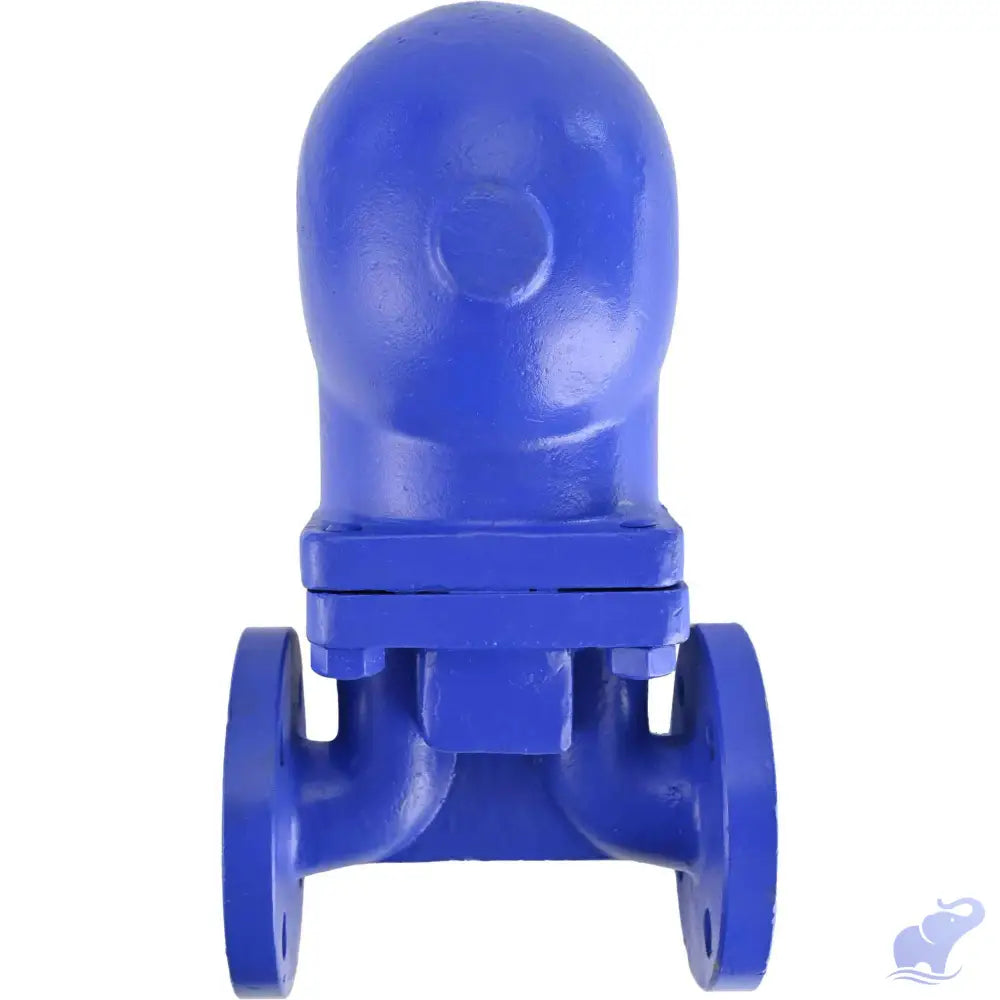

Parts
The number that matters
Nominal pressure
16bar
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Steam
- Condensate
- Heating Systems
- Irrigation Systems
- Ventilation Systems
صمام البخار العائم هو مكون حاسم في أنظمة التدفئة والتهوية وتكييف الهواء، مصمم لجمع وإزالة مياه التكثيف التي تتشكل أثناء عملية التبريد. يتكون عادةً من أنبوب على شكل حرف U يخلق ختمًا مائيًا، مما يمنع الهواء والغازات من إعادة الدخول إلى وحدة التكييف. من خلال السماح فقط لمياه التكثيف بالخروج من النظام، يضمن الصمام تصريفًا فعالًا بينما يمنع مرور المواد غير المرغوب فيها. هذا يمنع الأضرار المحتملة لوحدة التكييف، مما يجعل صمامات البخار العائمة ضرورية لعمل أنظمة التدفئة والتبريد بشكل صحيح ولطول عمرها.
В
В
أبعاد وأبعاد صمام البخار العائم DNOVA KSF مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
| DN | أ | ب | ج | د | D1 | X | d | ف | ب | Z-Гد | الوزن |
| مم | |||||||||||
| 15 | 150 | 107 | 101 | 148 | 95 | 65 | 45 | 2 | 14 | 4-Г814 | 4,5 |
| 20 | 150 | 107 | 101 | 151 | 105 | 75 | 55 | 2 | 16 | 4-Г818 | 5,5 |
رسم تخطيطي للأبعاد العامة لصمام التكثيف DNOVA KSF DN15-20 مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
В
В
| DN | أ | ب | ج | د | F | D1 | X | d | ف | ب | N-Ød | الوزن |
| مم | ||||||||||||
| 25 | 160 | 100 | 84 | 245 | 173 | 115 | 85 | 68 | 2 | 16 | 4-Г814 | 8,5 |
| 40 | 230 | 130 | 115 | 337 | 200 | 150 | 110 | 88 | 2 | 18 | 4-Г818 | 25 |
| 50 | 230 | 141 | 123 | 347 | 225 | 165 | 125 | 102 | 2 | 20 | 4-Г818 | 29 |
رسم تخطيطي للأبعاد العامة لصمام التكثيف DNOVA KSF DN25-50 مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
В
В
مواد صمام البخار العائم DNOVA KSF، مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
| в„– | اسم الأجزاء | المواد |
| 1 | حالة | فولاذ WCB |
| 2 | عائم | الفولاذ المقاوم للصدأ 304 |
| 3 | صمام التفريغ التلقائي | الفولاذ المقاوم للصدأ 304 |
| 4 | ختم الجسم | معدن جرافيت |
| 5 | مقعد صمام العادم | فولاذ مقاوم للصدأ 304 |
| 6 | رف | الفولاذ المقاوم للصدأ 304 |
| 7 | وسادة | الفولاذ المقاوم للصدأ 304 |
| 8 | غطاء | فولاذ WCB |
رسم تخطيطي لمادة صمام البخار العائم DNOVA KSF DN15-20 مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
В
В
| в„– | اسم الأجزاء | المواد |
| 1 | حالة | فولاذ WCB |
| 2 | دبوس شعر | فولاذ 35CrMo |
| 3 | صمولة | فولاذ 45 |
| 4 | ختم الجسم | معدن جرافيت |
| 5 | صمام التفريغ التلقائي | فولاذ مقاوم للصدأ 304 |
| 6 | تعبئة الصمام | سبيكة التيتانيوم |
| 7 | رف | فولاذ مقاوم للصدأ 304 |
| 8 | وسادة | فولاذ مقاوم للصدأ 304 |
| 9 | دبوس | فولاذ مقاوم للصدأ 304 |
| 10 | كرة الصمام | فولاذ مقاوم للصدأ 304 |
| 11 | عائم | فولاذ مقاوم للصدأ 304 |
| 12 | غطاء | فولاذ WCB |
رسم تخطيطي لمادة صمام البخار العائم DNOVA KSF DN25-50 - مادة الجسم - فولاذ كربوني WCB، الختم - كلينجيريت
- Body material
- Carbon steel
- Maximum allowable temperature
- 350 °C
- Connection type
- Flanged
- Operating environment
- Steam وCondensate
- Applications
- Heating Systems وIrrigation Systems وVentilation Systems
- Nominal pressure
- 16 bar
- Type of seal
- Klingerit
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
