Parts
The number that matters
Max. medium temperature
250درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- وسط سائل
- أنظمة التدفئة
- أنظمة الري
- أنظمة التهوية

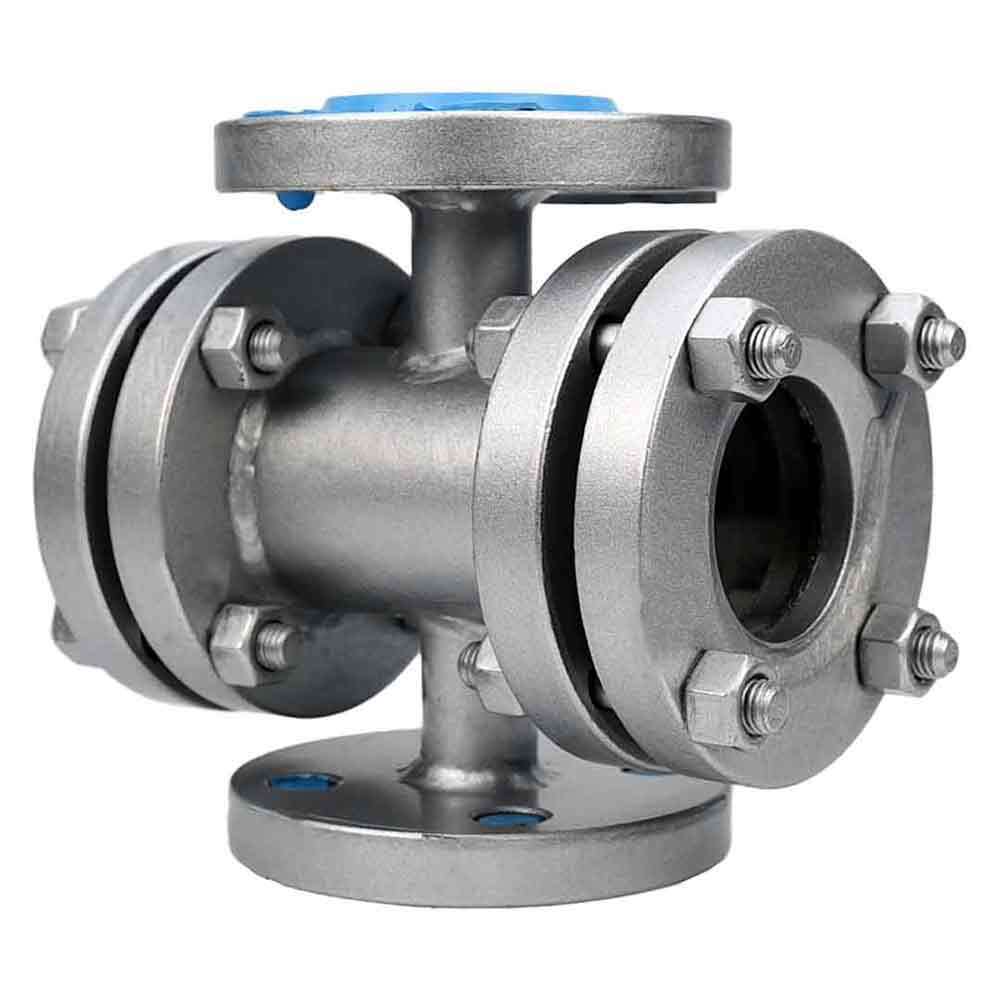

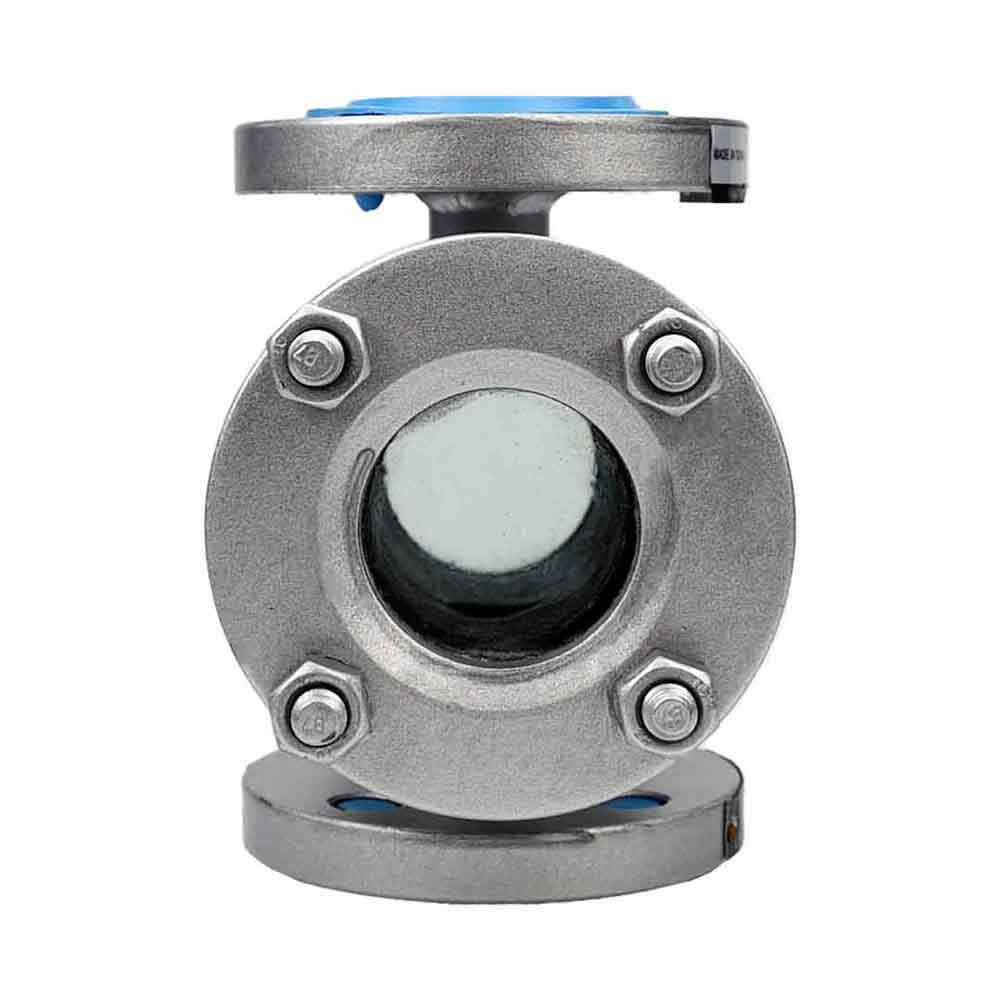

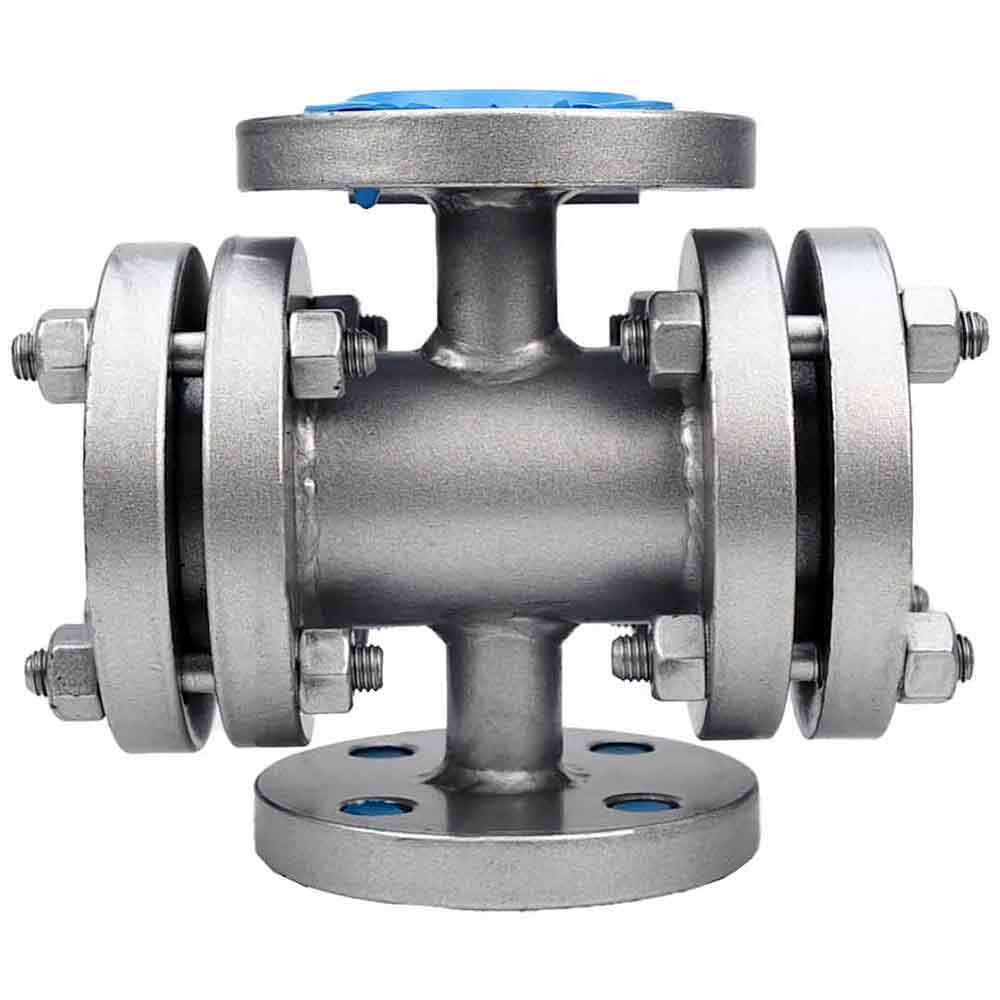

نافذة الرؤية ذات الحواف، والمعروفة أيضًا باسم نافذة الرؤية ذات الحواف، هي جهاز يُستخدم في التطبيقات الصناعية لمراقبة العمليات داخل أوعية الضغط وخطوط الأنابيب والمعدات. تتكون من زجاج مُثبّت داخل حافة معدنية. يتيح التوصيل ذو الحواف سهولة تركيب أو استبدال نافذة الرؤية في النظام دون الحاجة إلى تفكيك المعدات بالكامل. تُمكّن هذه النوافذ المشغلين من مراقبة العمليات بصريًا، مثل مستويات السوائل والألوان ووجود الفقاعات.
ب
ب
أبعاد وأبعاد تركيب نظارات الرؤية DNOVA IG-316-F، مادة الجسم - الفولاذ المقاوم للصدأ AISI 316
| DN | رقم PN | غ د | Г˜D1 | Г˜D2 | س | Г˜D3 | ن-د | ل |
| 15 | 40 | 95 | 65 | 45 | 16 | 50 | 4-14 | 130 |
| 20 | 40 | 105 | 75 | 58 | 18 | 50 | 4-14 | 150 |
| 25 | 40 | 115 | 85 | 68 | 18 | 50 | 4-14 | 160 |
| 32 | 40 | 140 | 100 | 78 | 18 | 50 | 4-18 | 180 |
| 40 | 40 | 150 | 110 | 88 | 18 | 65 | 4-18 | 200 |
| 50 | 40 | 165 | 125 | 102 | 20 | 80 | 4-18 | 230 |
| 65 | 16 | 185 | 145 | 122 | 18 | 80 | 8-18 | 290 |
| 80 | 16 | 200 | 160 | 138 | 20 | 100 | 8-18 | 310 |
| 100 | 16 | 220 | 180 | 158 | 20 | 125 | 8-18 | 350 |
| 125 | 16 | 250 | 210 | 188 | 22 | 150 | 8-18 | 400 |
| 150 | 16 | 285 | 240 | 212 | 22 | 150 | 8-22 | 450 |
| 200 | 16 | 340 | 295 | 268 | 24 | 150 | 12-22 | 480 |
رسم تخطيطي لأبعاد نظارات الرؤية DNOVA IG-316-F، مادة الجسم - الفولاذ المقاوم للصدأ AISI 316
ب
ب
مواد أجزاء زجاج الرؤية DNOVA IG-316-F، مادة الجسم - الفولاذ المقاوم للصدأ AISI 316
| „– | اسم | مادة |
| 1 | قضية | الفولاذ المقاوم للصدأ SS316 |
| 2 | غطاء | الفولاذ المقاوم للصدأ SS316 |
| 3 | زجاج | بوروسيليكات |
| 4 | ختم | سيليكون عالي الحرارة |
| 5 | الترباس / الجوز | الفولاذ المقاوم للصدأ SS316 |
رسم تخطيطي تفصيلي لنظارات الرؤية DNOVA IG-316-F، مادة الجسم - الفولاذ المقاوم للصدأ AISI 316
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- 250 درجة مئوية
- Connection type
- ذو حواف
- Operating environment
- ماء وهواء ووسط سائل
- Applications
- أنظمة التدفئة وأنظمة الري وأنظمة التهوية
- Nominal pressure
- 16 بار
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
