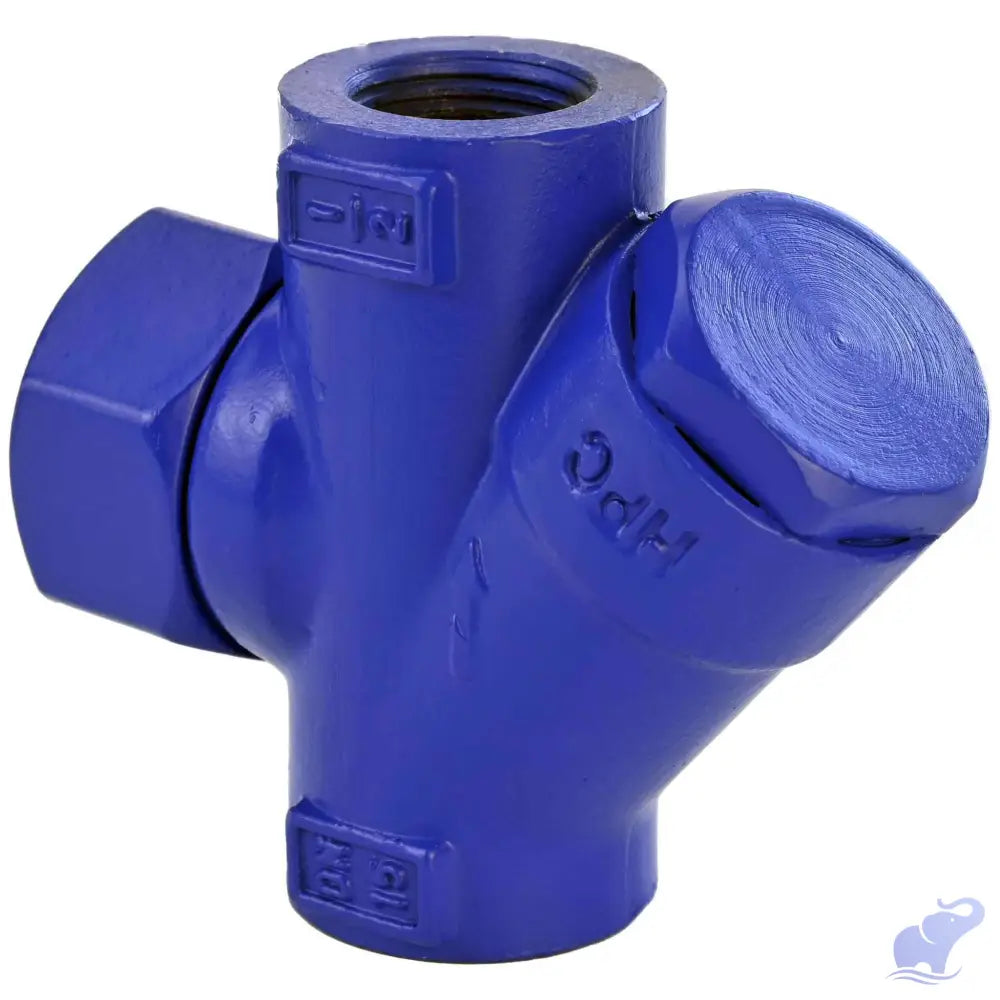

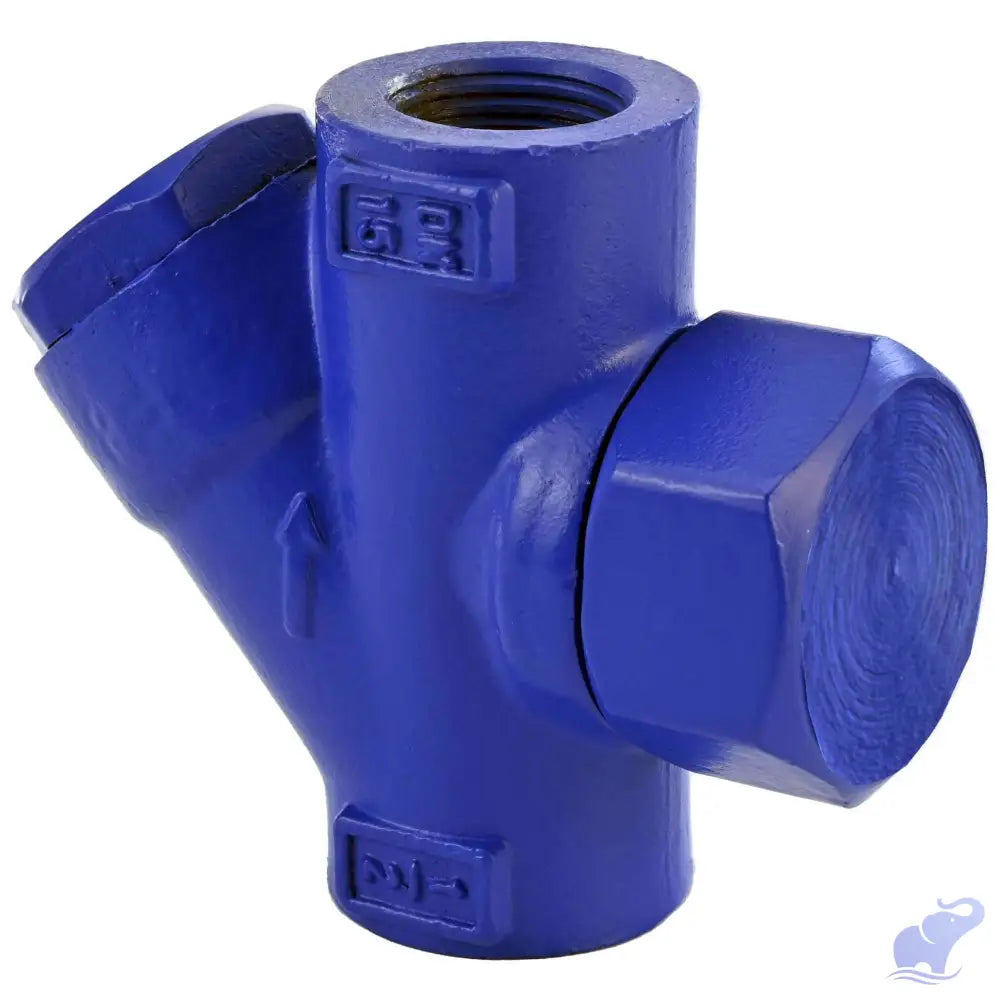

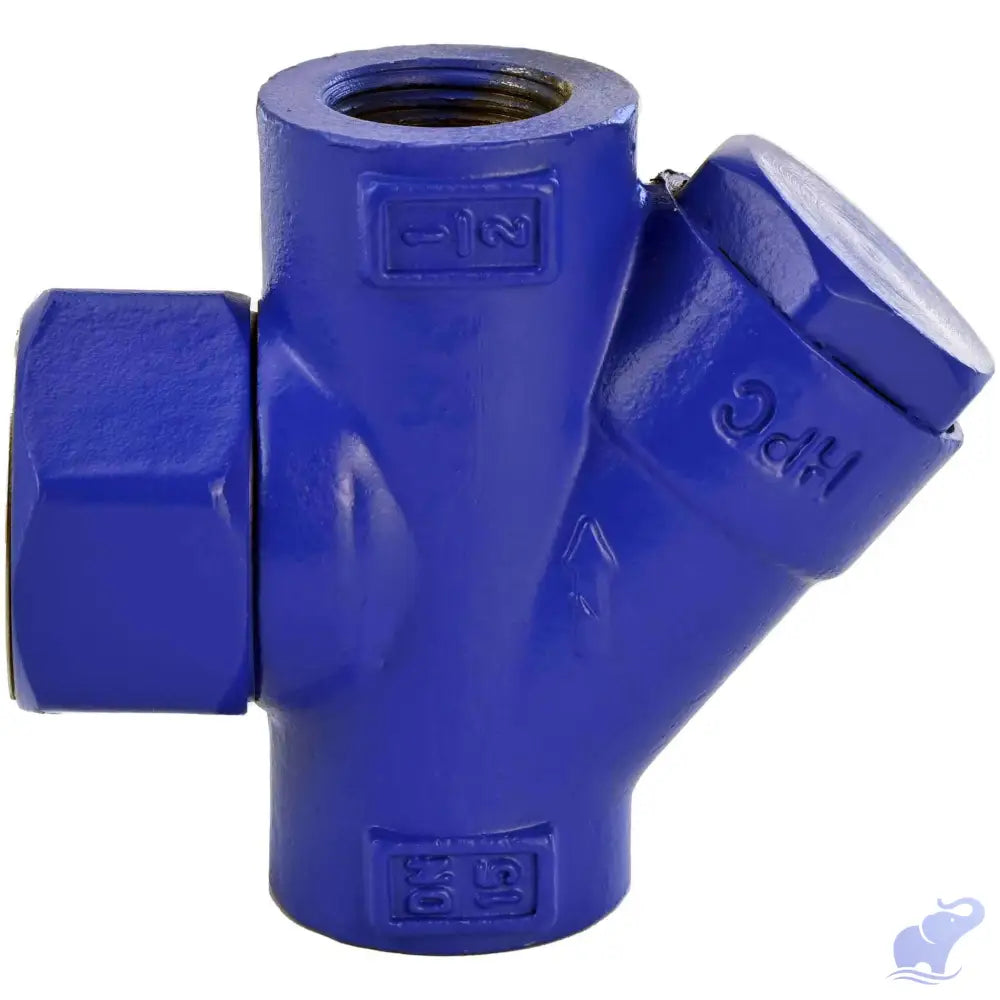

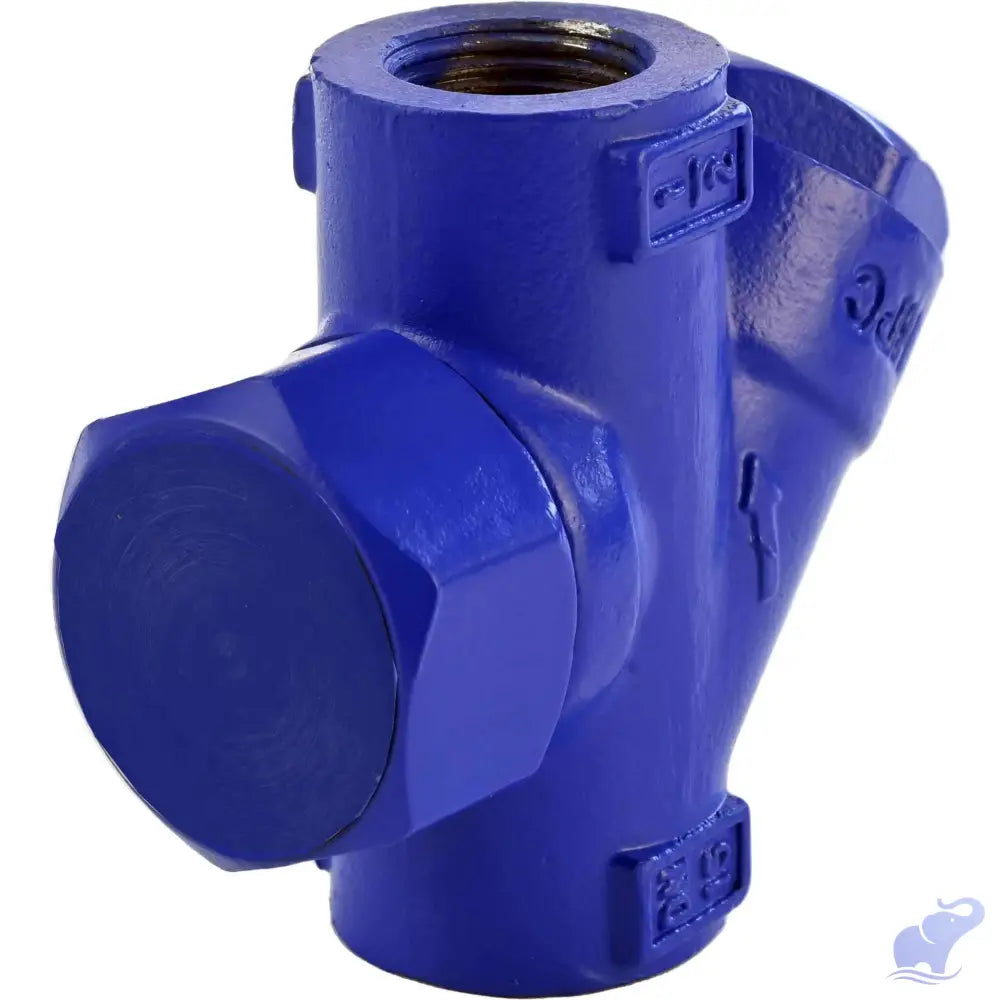

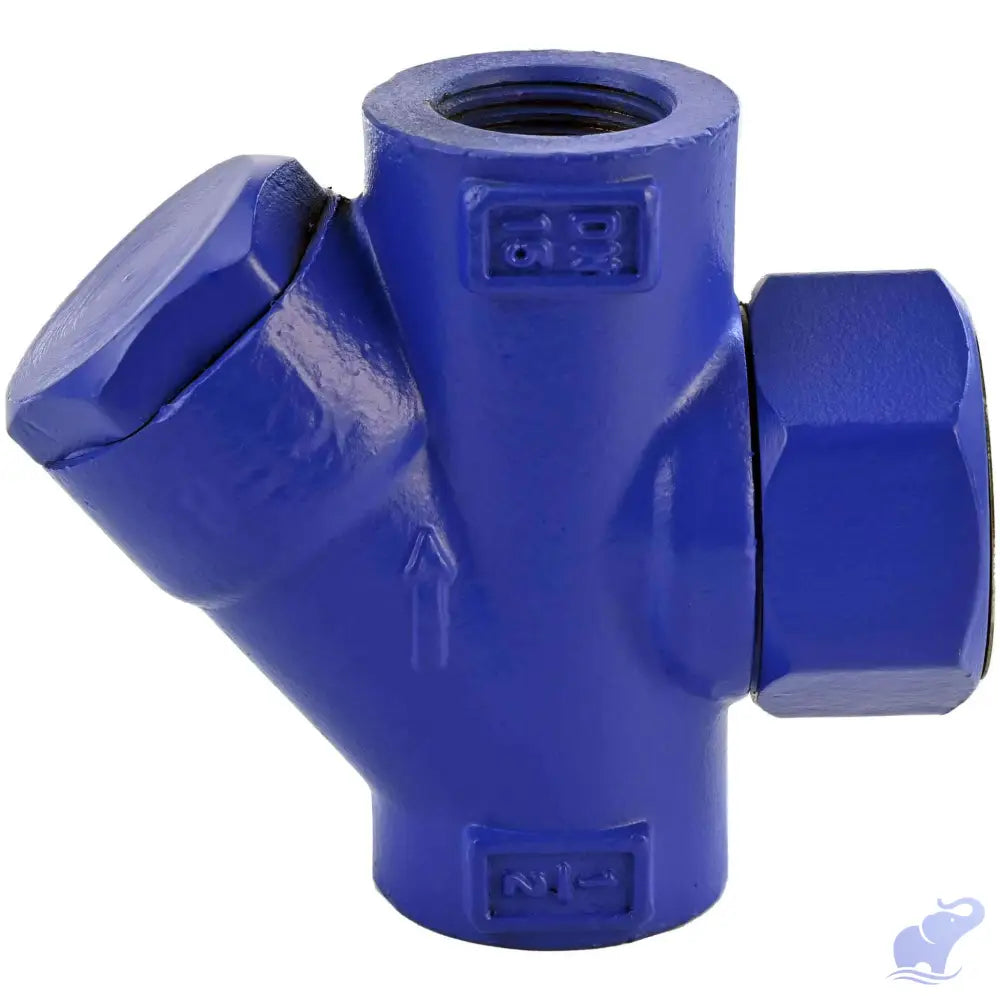

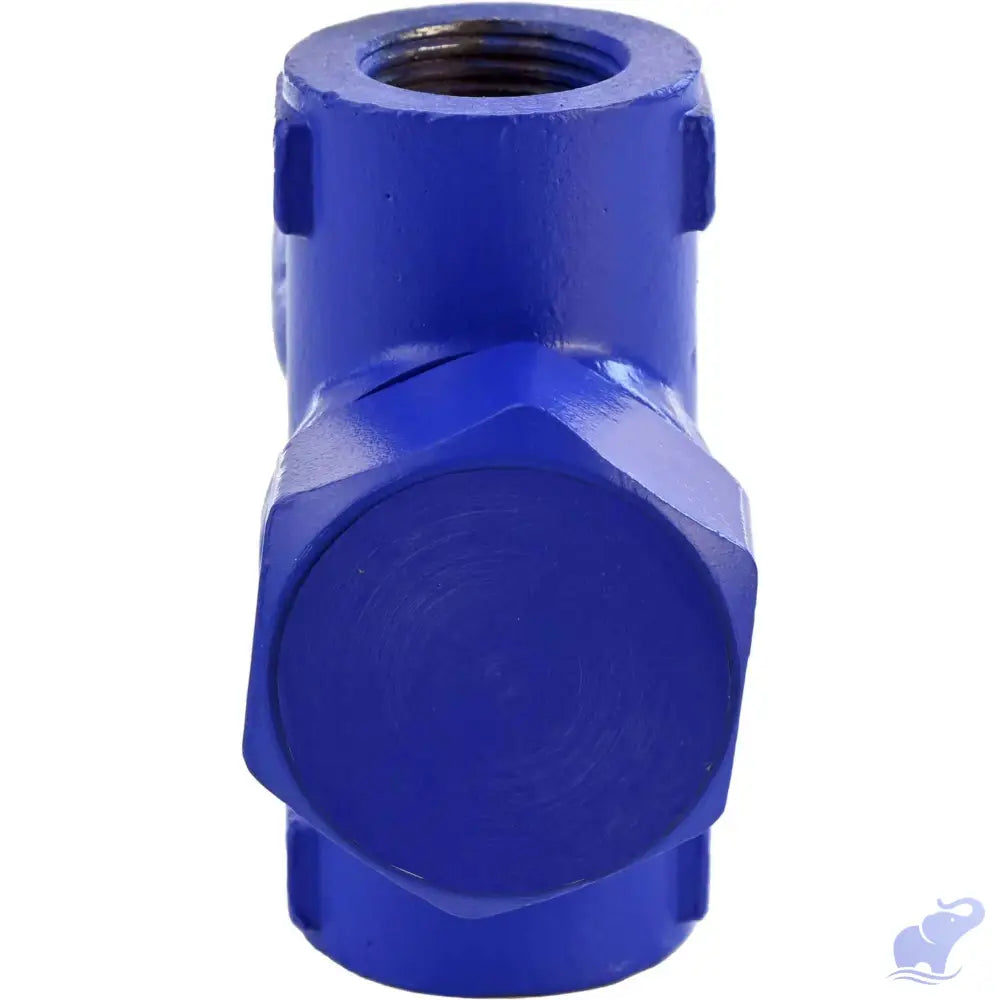

مصيدة البخار الديناميكية الحرارية

SKU D150-01290
السعر العادي $26.51 USD
السعر العادي سعر البيع $26.51 USD
أُوكَازيُون نفذ
الضرائب متضمنة. يتم احتساب الشحن عند الخروج.
Request a quote
عرض التفاصيل الكاملة

The number that matters

Max. medium temperature

350درجة مئوية

The highest medium temperature this valve is rated for.

Applications

Media and industries

  • ماء
  • هواء
  • وسط سائل
  • أنظمة التدفئة
  • أنظمة الري
  • أنظمة التهوية

صُممت مصيدة البخار لإخراج المكثفات والهواء والغازات الأخرى غير القابلة للتكثيف من نظام البخار، بالإضافة إلى تأخير البخار حتى يتكثف تمامًا. يعتمد مبدأ التشغيل على اختلاف سرعات البخار والمكثفات. عند مرور المكثفات، وبسبب السرعة المنخفضة، يرتفع القرص ويمرر المكثفات. عند دخول البخار إلى مصيدة المكثفات الديناميكية الحرارية، تزداد السرعة، مما يؤدي إلى انخفاض الضغط الساكن، ويهبط القرص على القاعدة. يحافظ البخار فوق القرص، نظرًا لمساحة التلامس الأكبر، على إغلاقه. مع تكثف البخار، ينخفض ​​الضغط فوق القرص، ويبدأ القرص بالارتفاع مجددًا، ويمرر المكثفات.

ب

ب

أبعاد مصائد المكثفات الديناميكية الحرارية مادة هيكل DNOVA KSTR PN40 - الفولاذ المقاوم للصدأ، ملولب، مع فلتر

DN ل
ح
H1
الوزن، كجم
15 78 93 53 0,8
20 90 105 60 1,0
25 95 115 67 1,2
32 120 147 77 2,0
40 130 165 89 2,6
50 150 182 102 3,6

رسم تخطيطي لأبعاد مصائد المكثفات الديناميكية الحرارية مادة هيكل DNOVA KSTR PN40 - الفولاذ المقاوم للصدأ، ملولب، مع فلتر

ب

ب

مواصفات المواد لمصائد المكثفات الديناميكية الحرارية مادة جسم DNOVA KSTR PN40 - الفولاذ المقاوم للصدأ، ملولب، مع فلتر

„– اسم مادة
1 قضية الفولاذ EN-1.0619 (20 لترًا)
2 فلتر الفولاذ المقاوم للصدأ AISI 304
3 ختم مادة البولي تترافلوروإيثيلين
4 سدادة الفولاذ EN-1.0619 (20 لترًا)
5 ختم مادة البولي تترافلوروإيثيلين
6 القرص الفولاذ المقاوم للصدأ AISI 304
7 غطاء الفولاذ EN-1.0619 (20 لترًا)

رسم تخطيطي لمواد مصائد المكثفات الديناميكية الحرارية مادة جسم DNOVA KSTR PN40 - الفولاذ المقاوم للصدأ، ملولب، مع فلتر

Body material
الفولاذ الكربوني
Maximum allowable temperature
350 درجة مئوية
Connection type
NPT/BSP ملولب
Operating environment
ماء وهواء ووسط سائل
Applications
أنظمة التدفئة وأنظمة الري وأنظمة التهوية
Nominal pressure
40 بار
Type of seal
مادة البولي تترافلوروإيثيلين

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
