صُمم مقياس الحرارة ثنائي المعدن لقياس درجة حرارة السوائل والبخار والغازات في أنظمة التدفئة والصرف الصحي، وأنظمة تكييف الهواء والتهوية. يعتمد مبدأ تشغيل مقياس الحرارة ثنائي المعدن على تأثير تشوه العنصر الحساس على درجة الحرارة المقاسة. يُستخدم زنبرك ثنائي المعدن كعنصر استشعار. يتكون الزنبرك ثنائي المعدن من صفيحتين معدنيتين متصلتين بإحكام، ولكل منهما معاملات تمدد خطي مختلفة لدرجة الحرارة. مع تغير درجة الحرارة، ينحني الزنبرك ويدور سهم مقياس الحرارة. يُثبت أحد طرفي الزنبرك داخل الساق، بينما يتصل الطرف الآخر بمحور السهم.

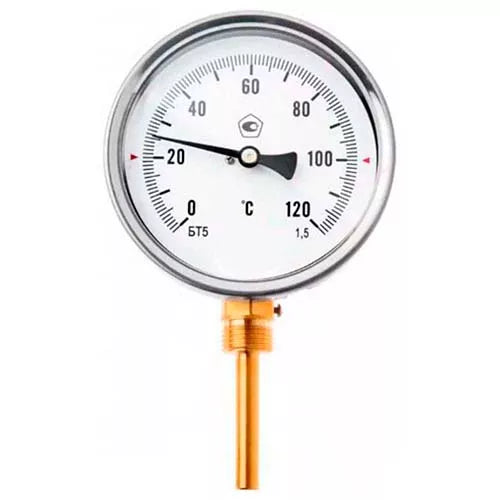

أبعاد مقاييس الحرارة الشعاعية ثنائية المعدن DNOVA TB-301-R2.5 PN16، من الفولاذ المقاوم للصدأ، طول جزء الغمر 46-100 مم، فئة الدقة - 2.5
| نموذج | مقاس | ||||
| د | ز | ب | ج | ل | |
| 63 مم (0-120 درجة مئوية) L46 | 63 | 10 | 21 | 40 | 46 |
| 63 مم (0-120 درجة مئوية) L64 | 63 | 10 | 21 | 40 | 64 |
| 63 مم (0-120 درجة مئوية) L100 | 63 | 10 | 21 | 40 | 100 |
ب
رسم تخطيطي لأبعاد مقاييس الحرارة الشعاعية ثنائية المعدن DNOVA TB-301-R2.5 PN16، مصنوعة من الفولاذ المقاوم للصدأ، وطول جزء الغمر 46-100 مم، ودرجة الدقة - 2.5
ب
ب
مواد مقاييس الحرارة الشعاعية ثنائية المعدن DNOVA TB-301-R2.5 PN16، الفولاذ المقاوم للصدأ، طول جزء الغمر 46-100 مم، فئة الدقة - 2.5
| اسم | مادة |
| مواد الإسكان | الفولاذ المقاوم للصدأ 304 |
| مادة الأكمام | سبيكة النحاس |
