Electric quarter-turn actuator
Construction
Parts and materials
Applications
Media and industries
- ماء
- بخار
- المنتجات البترولية
- وسائل الإعلام المحايدة
- إمدادات المياه
تُستخدم صمامات الكرة كصمامات إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، والتي لا تُسبب ضررًا لمواد الصمام.
يُغلق تدفق العمل بواسطة عنصر قفل، وهو كرة ذات ثقب أسطواني. وبمساعدة مقبض مُثبّت على الجسم، تدور الكرة حول المحور. ويكفي تدويرها بزاوية 90 درجة لإيقاف التدفق تمامًا.
صُممت مشغلات ربع دورة كهربائية للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بصمام ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، والصناعات الغذائية، والإسكان، والخدمات العامة، وغيرها.
ب
ب

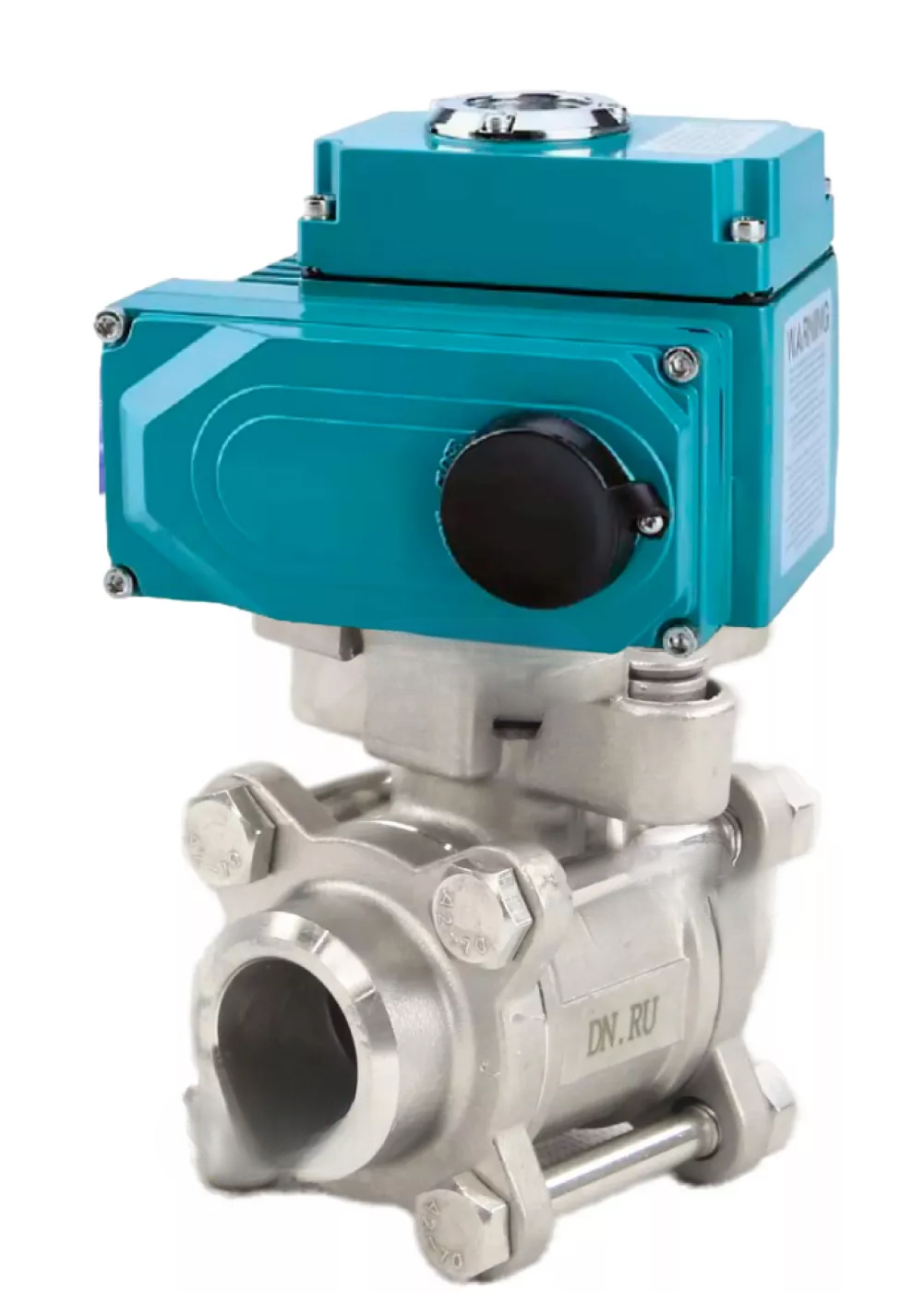

الخصائص التقنية لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H ذات التجويف الكامل، ملحومة، الجسم - من الفولاذ المقاوم للصدأ SS316، الختم - من مادة PTFE، مع محرك كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
|
المعلمة |
قيمة |
|
القطر الاسمي DN، مم |
10–100 |
|
الضغط الاسمي PN، بار |
DN10–50–63 |
|
درجة حرارة وسط العمل t، В°C |
من -20 إلى +200 |
|
وسط العمل |
الماء والبخار ومنتجات النفط وغيرها من الوسائط السائلة أو الغازية المحايدة لمواد الصمام |
|
الاتصال بخط الأنابيب |
اللحام/اللحام |
|
نوع المقطع العرضي للتدفق |
كامل التجويف |
|
فئة إحكام صمام الكرة |
الصف «أ» |
|
خيار إضافي |
إمكانية تركيب مشغل كهربائي أو هوائي (ISO 5211-2001) |
|
متوسط عمر الخدمة، سنوات |
10 |
|
متوسط دورات التشغيل، الإغلاق/الفتح |
40 ألفًا - 60 ألفًا |
أبعاد وأحجام صمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H ذات التجويف الكامل، ملحومة، الجسم - من الفولاذ المقاوم للصدأ SS316، الختم - من مادة PTFE، مع محرك كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
| DN |
نموذج مشغل إلكتروني |
الحجم، مم | ||||
| د | H2 | ل | هـ | ي | ||
| 10 | كيو تي-إن-003إي إم تي | 10 | 38.9 | 63 | 17.2 | 123 |
| 15 | 15 | 40 | 65 | 21.3 | 123 | |
| 20 | 20 | 43.9 | 75 | 26.7 | 123 | |
| 25 | 25 | 53 | 83 | 33.5 | 123 | |
ب
مواد تفاصيل صمامات الكرة DNOVA BV3232P (3 قطع) -FP-W-ISO-H ذات تجويف كامل، ملحوم، جسم - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
|
„– |
اسم القطعة |
مادة |
كمية |
|
1 |
جسم |
SS316 |
1 |
|
2 |
كرة |
S304/S316 |
1 |
|
3 |
الترباس |
S201/S304 |
4~6 |
|
4 |
بندق |
S201/S304 |
4~6 |
|
5 |
ختم |
مادة البولي تترافلوروإيثيلين |
1 |
|
6 |
ينبع |
SS304/SS316 |
1 |
|
7 |
غدة |
S201/S304 |
1 |
|
8 |
بندق |
S201/S304 |
1 |
|
9 |
غطاء |
WCB/CF8/CF8M |
2 |
|
10 |
حلقات المقعد |
رخصة القيادة الشخصية |
2 |
|
11 |
غسالة الدفع |
مادة البولي تترافلوروإيثيلين |
1 |
|
15 |
حلقة الختم |
فيتون |
1 |
ب
الخصائص التقنية للمحركات الكهربائية DNOVA:
|
المعلمة |
قيمة |
|
نوع المحرك الكهربائي |
ربع دورة |
|
نوع المحرك |
غير متزامن |
|
زاوية الدوران، درجة |
90В±5 |
|
مادة الجسم |
سبائك الألومنيوم مع طلاء مسحوق الإيبوكسي |
|
مادة العمود |
سبائك الفولاذ |
|
جهد الإمداد |
24 فولت/تيار مستمر |
|
مدخل الكابل |
غدة محكمة الغلق 2xM18 |
|
نوع الاتصال |
ايزو 5211 |
|
آلية القفل الذاتي |
دودة وترس دودة ذات قفل ذاتي |
|
الإغلاق التلقائي |
2 مفتاح حد (وضعيات مفتوحة/مغلقة وفي حالة التشويش) |
|
الحماية الحرارية |
التنشيط عند 120 درجة مئوية ± 5 درجات مئوية |
|
فئة العزل |
ف |
|
حد دوران عمود الإخراج الميكانيكي |
2 توقفات خارجية قابلة للتعديل |
|
تصنيف الحماية |
IP67 |
|
مستوى الضوضاء، ديسيبل |
¤ 50 |
|
قوة السخان، وات |
5 |
|
درجة الحرارة المحيطة، درجة مئوية |
من -20 إلى +70 |
|
الرطوبة المحيطة |
¤ 95% (عند 25 درجة مئوية) |
|
حماية ضد الانفجار |
لا |
ب
ب
أبعاد وأحجام المحركات الكهربائية DNOVA:
| نموذج | 003EMT |
| ل، مم | 123 |
| همم | 115 |
| أ، مم | 101 |
| ب، مم | 98 |
| ج، مم | 74 |
| د، مم | 49 |
| هـ، مم | 34.5 |
| ف، مم | 35 |
| ج، مم | 5 |
| حجم الساق، مربع، مم | 14 × 14 |
| ايزو 5211 | F05/F07 |
ب
مخطط جهاز المحركات DNOVA QT-N-003EM-O1-24VDC-U1 24V HARK:
|
„– |
اسم |
|
1 |
مؤشر الموضع |
|
2 |
الغطاء العلوي |
|
3 |
لوحة التحكم |
|
4 |
مكثف |
|
5 |
تشغيل متابعي الكاميرا |
|
6 |
عمود الإخراج مع ترس دودي |
|
7 |
جسم |
|
8 |
محددات حركة عمود الإخراج |
|
9 |
عمود الدودة |
|
10 |
محرك كهربائي |
|
11 |
علبة التروس |
|
12 |
غطاء علبة التروس |
ب
ب
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ؟
- Connection type
- للحام
- Control type
- مدفوعة بالكهرباء
- Operating environment
- ماء وبخار والمنتجات البترولية ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Voltage
- 24 فولت
- Explosion-proof
- لا
- Torque
- 8 نيوتن متر
- Limit switches
- نعم
- Actuator model
- QT-N-003EM-O1-24VDC-U1 هارك
- Country of origin
- الصين
