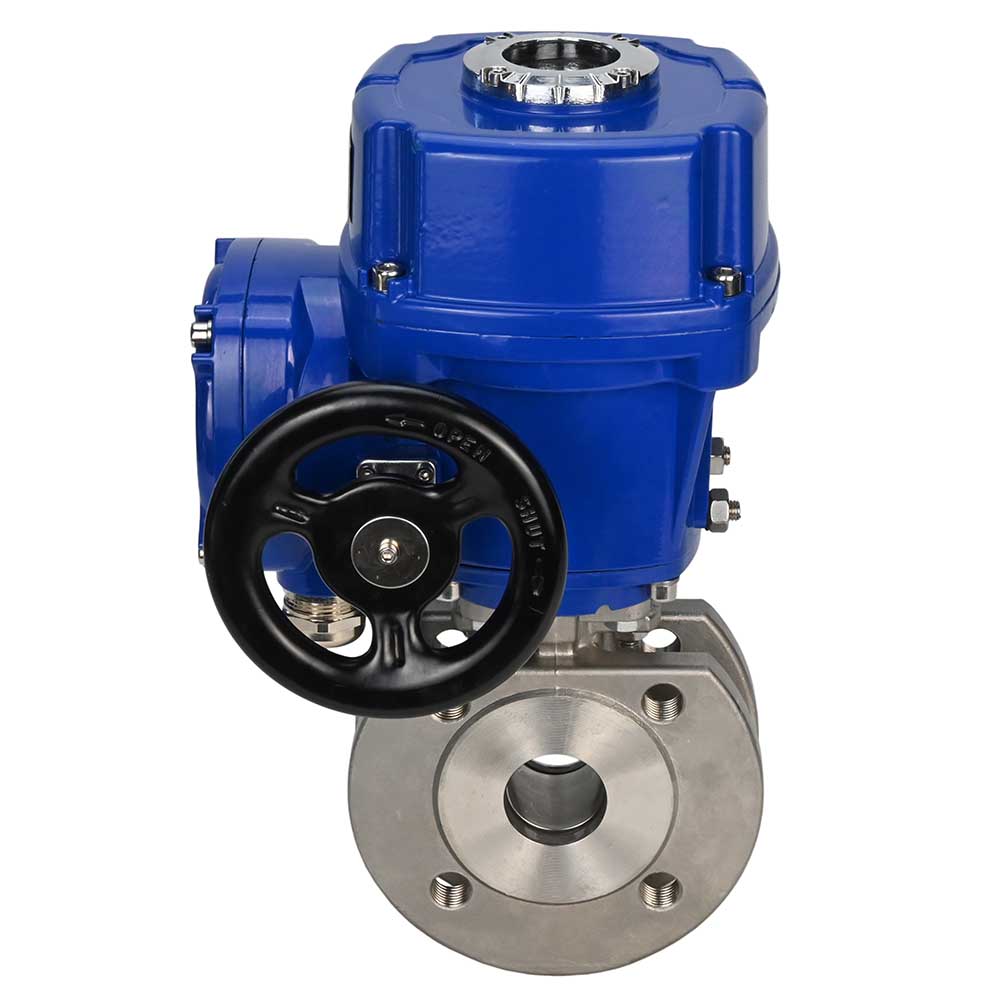

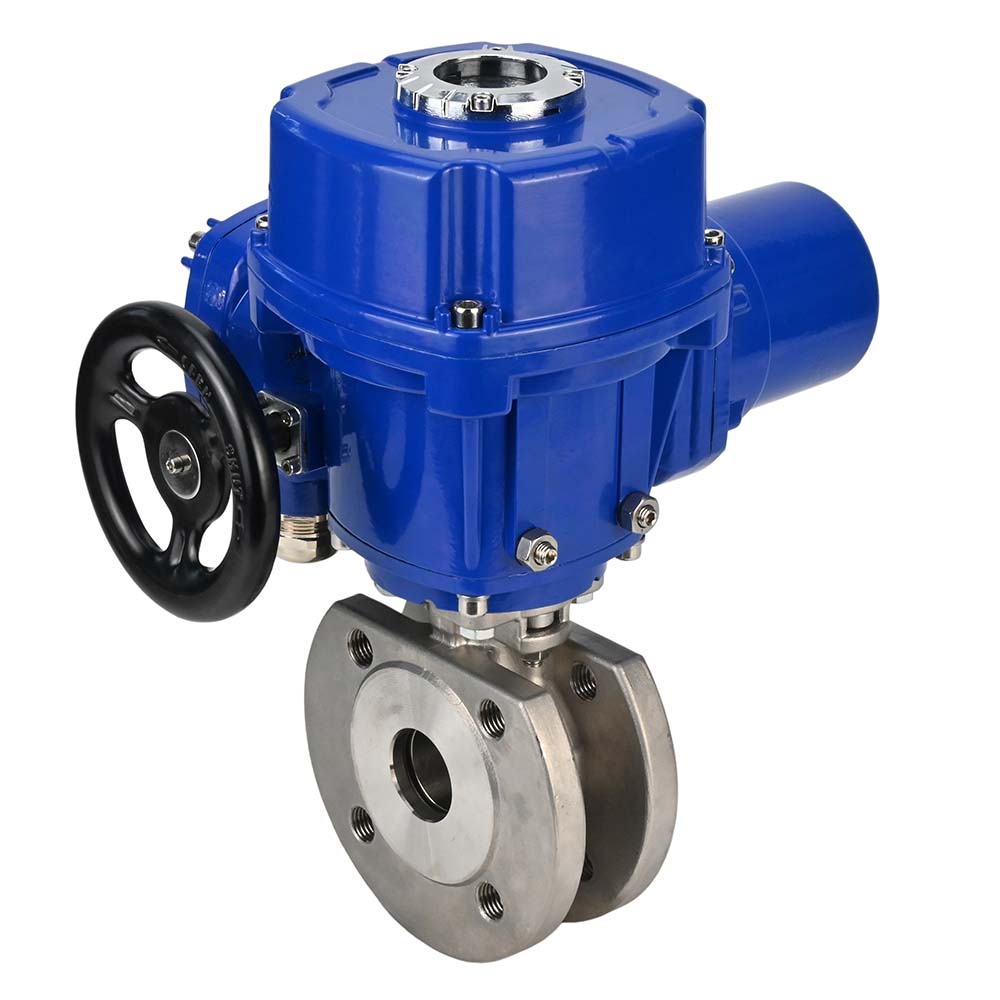

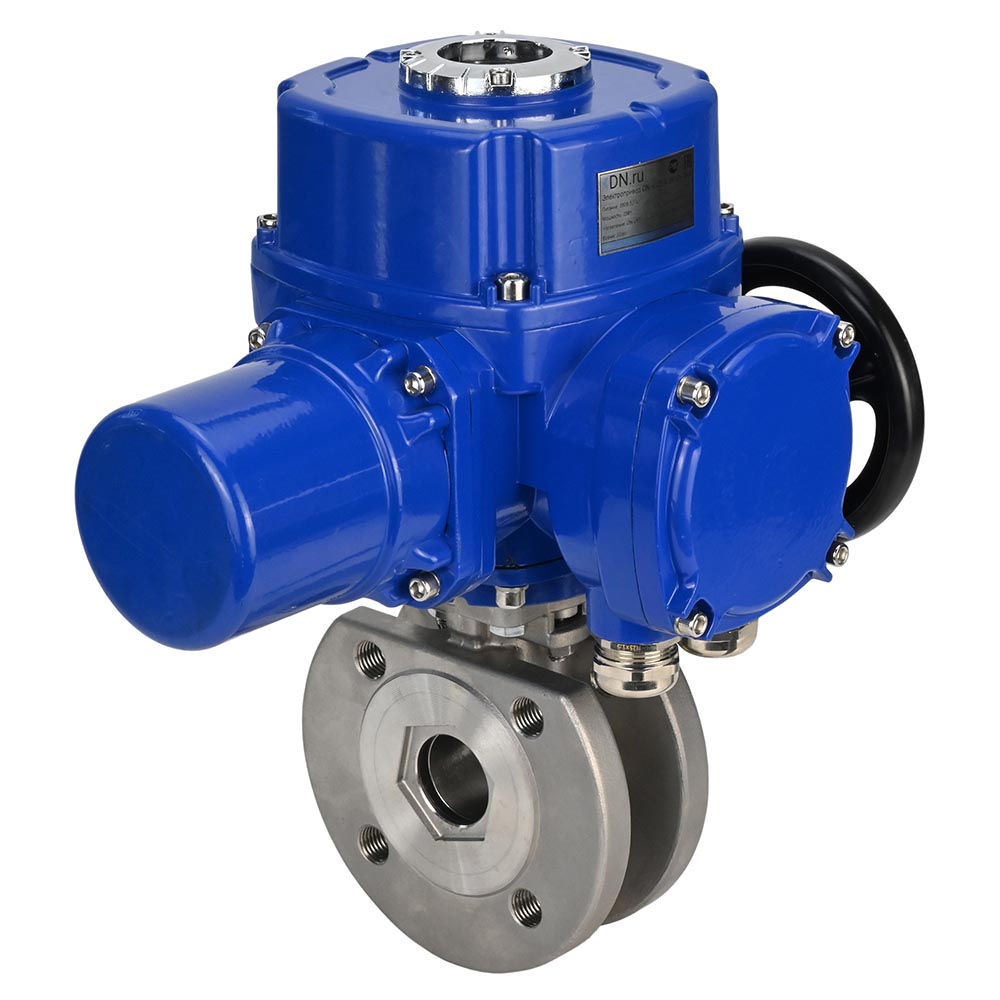

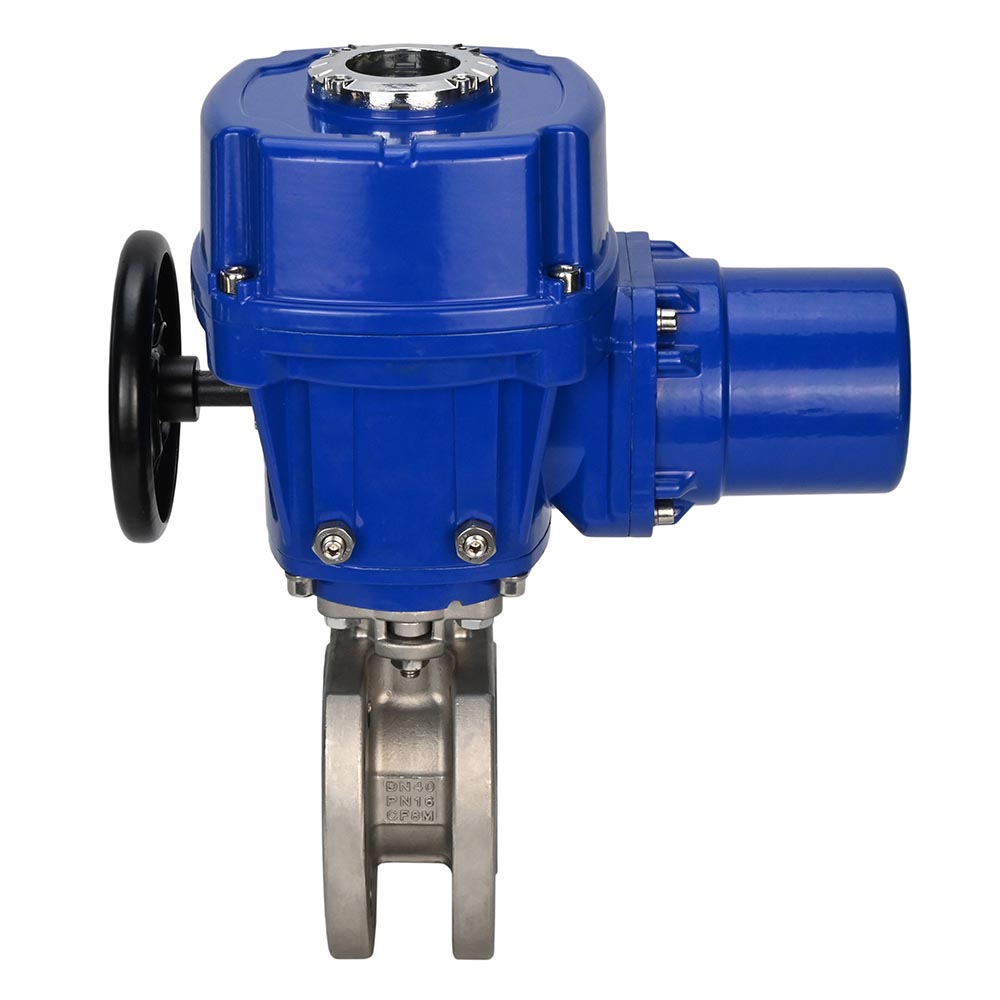

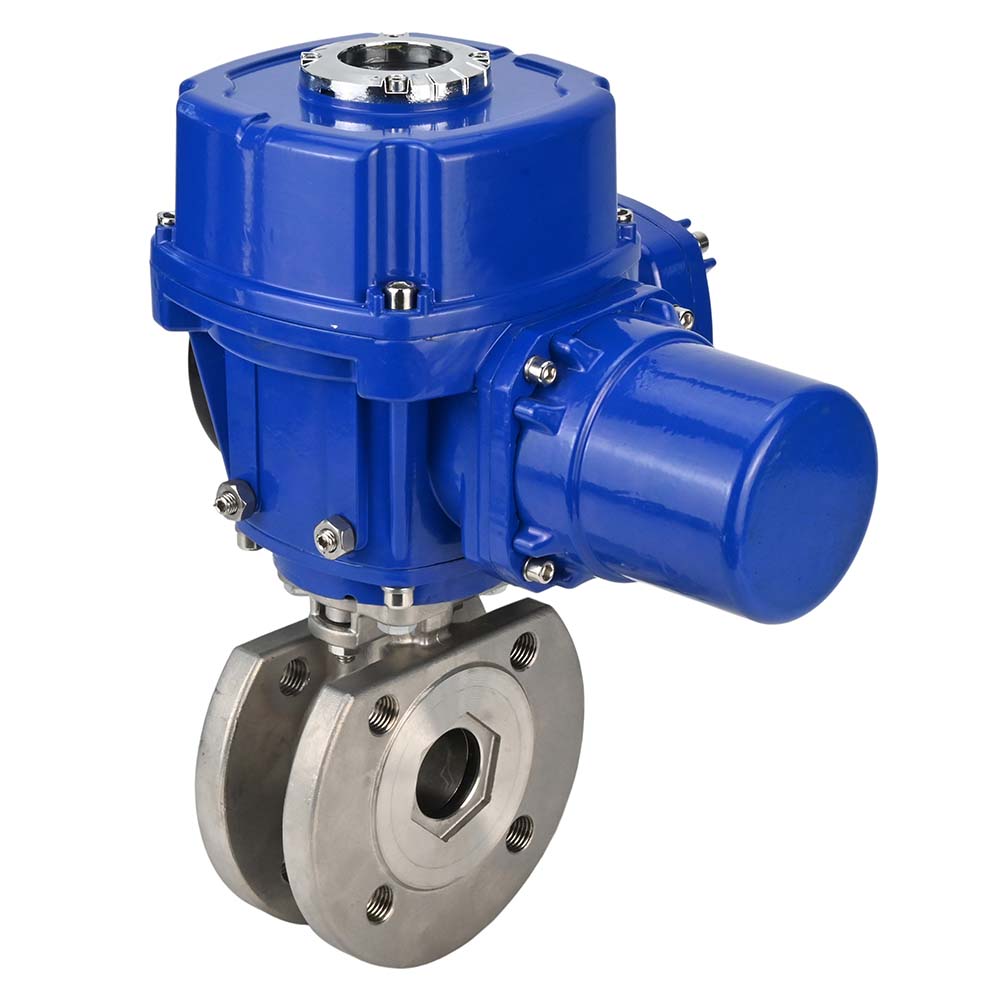

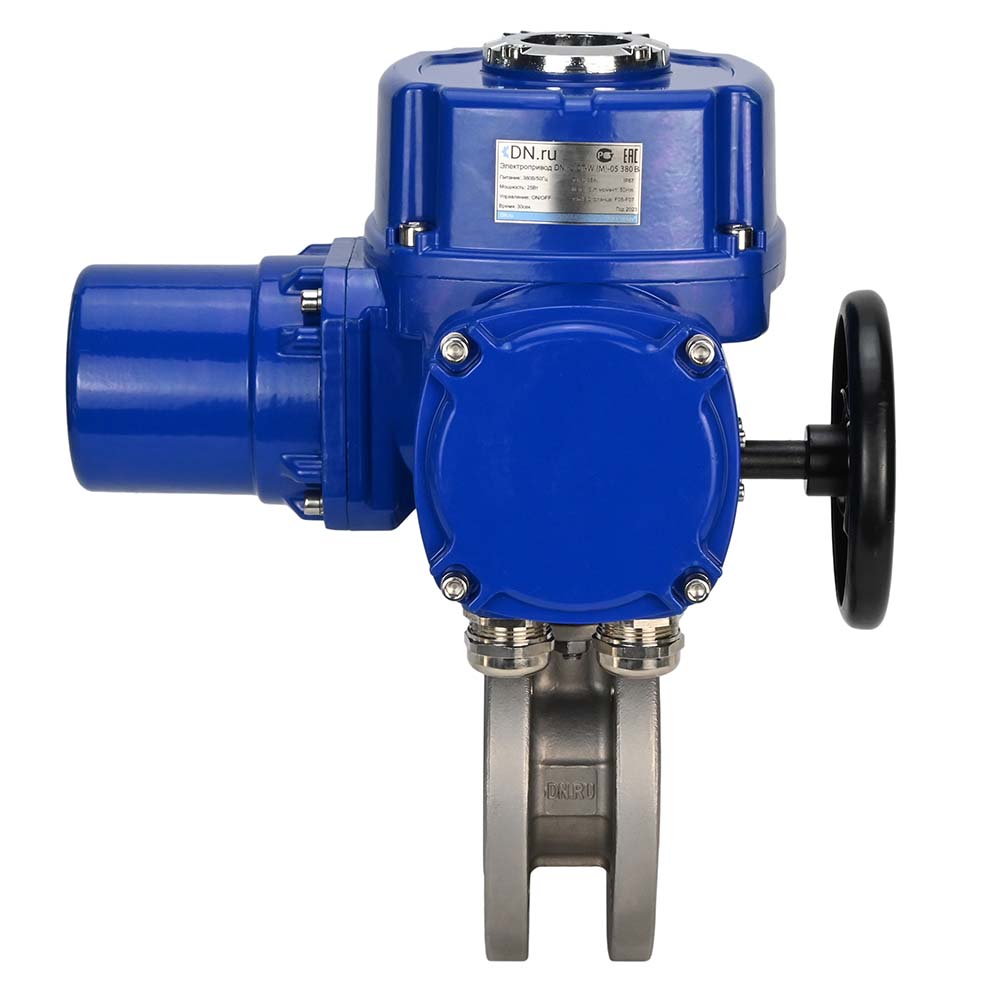

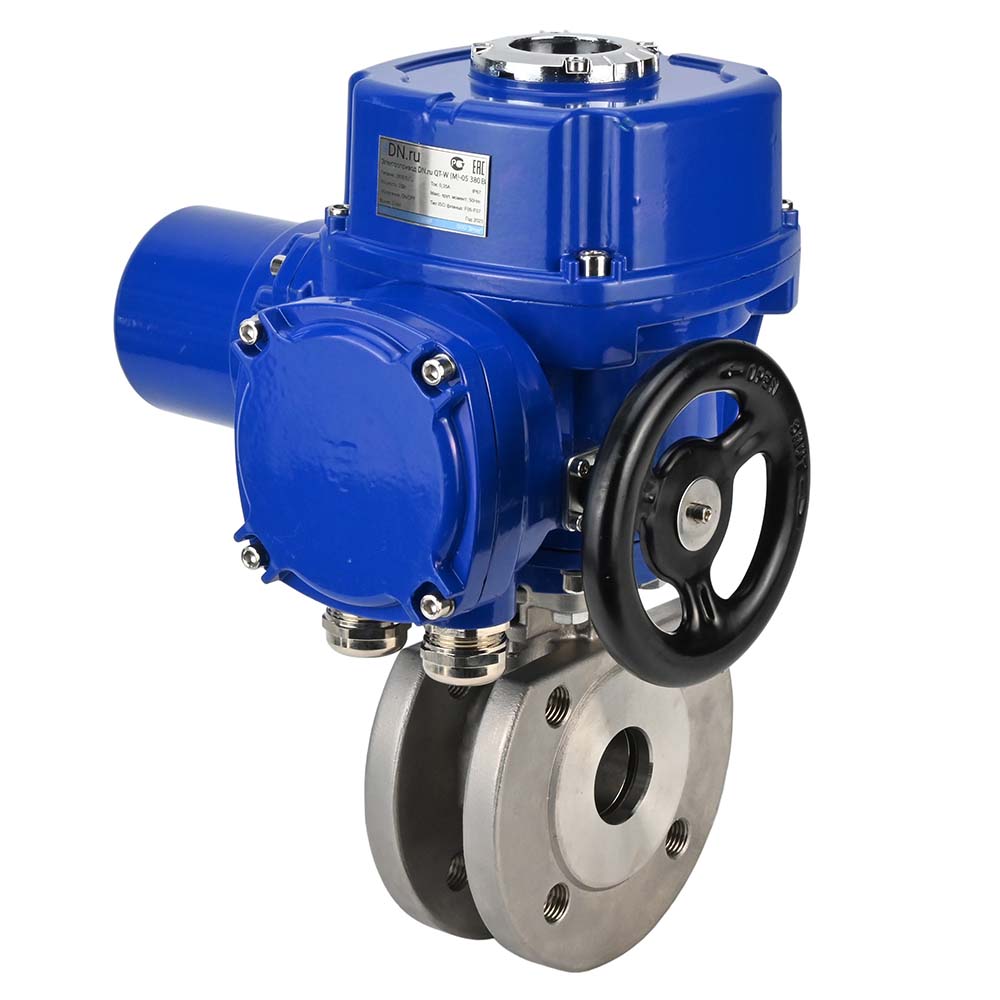

وصف
يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة، وإمدادات المياه، والبخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط، والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون أن تُلحق الضرر بمواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تحكم.
صُممت المحركات الكهربائية ربع دورة للتحكم عن بُعد وموضعيًا في دوران صمام الإغلاق بزاوية تتراوح بين 0° و270°، مثل الصمامات الكروية وغيرها. وتُستخدم على نطاق واسع في مختلف قطاعات الاقتصاد الوطني: في صناعات الغاز والنفط والمعادن والأغذية والإسكان والخدمات المجتمعية، وغيرها. تُركّب المحركات الكهربائية مباشرة على وصلات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 /DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد مدى حركة عمود الخرج إلى مواضع نهاية جسم الصمام. صُممت المحركات الكهربائية للعمل في وضع التشغيل الاسمي قصير المدى S2.
البيانات الفنية لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| القطر الاسمي DN، مم | 15 - 100 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1.6 (16) |
| درجة الحرارة المحيطة t، вЃ°C | من -50 إلى +200 |
| بيئة العمل | الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة للمواد المستخدمة |
| الاتصال بخط الأنابيب | شفة متداخلة |
| تمرير الكرة | كامل الثقب بدون انقباض |
ب
ب
رسم تخطيطي لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
ب
الأبعاد الكلية وأبعاد التركيب لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| DN | نموذج القيادة | د، مم | ل، مم | ل1، مم | همم |
| د15 | QT-W(M)-005 | 95 | 34 | 215 | 281 |
| د20 | QT-W(M)-005 | 105 | 38 | 215 | 281 |
| د ن 25 | QT-W(M)-005 | 115 | 42 | 215 | 281 |
| دن32 | QT-W(M)-005 | 135 | 54 | 215 | 281 |
| د ن40 | QT-W(M)-005 | 145 | 62 | 215 | 281 |
| دي إن 50 | QT-W(M)-010 | 160 | 72 | 215 | 281 |
| د ن65 | QT-W(M)-010 | 180 | 110 | 215 | 281 |
| د ن 80 | QT-W(M)-010 | 195 | 113 | 215 | 281 |
| دي إن 100 | QT-W(M)-020 | 215 | 140 | 270 | 276 |
ب
ب
رسم تخطيطي تفصيلي لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
ب
ب
مواد أجزاء صمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| لا. | اسم | مادة |
| 1 | أفسد | SS304/SS |
| 2 | وسادة | مادة البولي تترافلوروإيثيلين |
| 3 | غسالة الدفع | مادة البولي تترافلوروإيثيلين |
| 4 | مخزون | SS304/SS316/SS |
| 5 | غطاء | دبليو سي بي/سي اف 8/سي اف 8 ام |
| 6 | إطار | دبليو سي بي/سي اف 8/سي اف 8 ام |
| 7 | ختم الكرة | مادة البولي تترافلوروإيثيلين |
| 8 | كرة | SS304/SS316/SS |
ب
ب
خصائص مشغلات QT-NM-0-220VAC
| نموذج محرك كهربائي |
عزم الدوران، نيوتن متر |
وقت الدورة، ثانية |
قوة، و |
| QT-W (M)-005 220 فولت | 50 | 30 | 25 |
| QT-W (M)-010 220 فولت | 100 | 30 | 30 |
| QT-W (M)-015 220 فولت | 150 | 30 | 40 |
| QT-W (M)-020 220 فولت | 200 | 30 | 50 |
| QT-W (M)-030 220 فولت | 300 | 30 | 60 |
| QT-W (M)-040 220 فولت | 400 | 30 | 90 |
| QT-W (M)-060 220 فولت | 600 | 30 | 120 |
| QT-W (M)-120 220 فولت | 1200 | 30 | 180 |
| QT-W (M)-180 220 فولت | 1800 | 30 | 250 |
| QT-W (M)-300 220 فولت | 3000 | 60 | 370 |
| QT-W (M)-500 220 فولت | 5000 | 60 | 550 |
ب
ب
| نموذج محرك كهربائي |
حاضِر، أ |
وزن، كجم |
حجم القضيب مربع، مم |
| QT-W (M)-005 220 فولت | 0.35 | 7.6 | 17 × 17 |
| QT-W (M)-010 220 فولت | 0.48 | 7.8 | 17 × 17 |
| QT-W (M)-015 220 فولت | 0.55 | 8 | 17 × 17 |
| QT-W (M)-020 220 فولت | 0.65 | 12.7 | 22 × 22 |
| QT-W (M)-030 220 فولت | 0.75 | 12.8 | 22 × 22 |
| QT-W (M)-040 220 فولت | 0.95 | 13 | 22 × 22 |
| QT-W (M)-060 220 فولت | 1,1 | 21.2 | 27 × 27 |
| QT-W (M)-120 220 فولت | 1.3 | 23.2 | 27 × 27 |
| QT-W (M)-180 220 فولت | 1.5 | 23.5 | 27 × 27 |
| QT-W (M)-300 220 فولت | 1.6 | 37.5 | 36 × 36 |
| QT-W (M)-500 220 فولت | 1.7 | 38 | 36 × 36 |
ب
ب
مخطط توصيل المحرك QT-NM-0-220VAC
